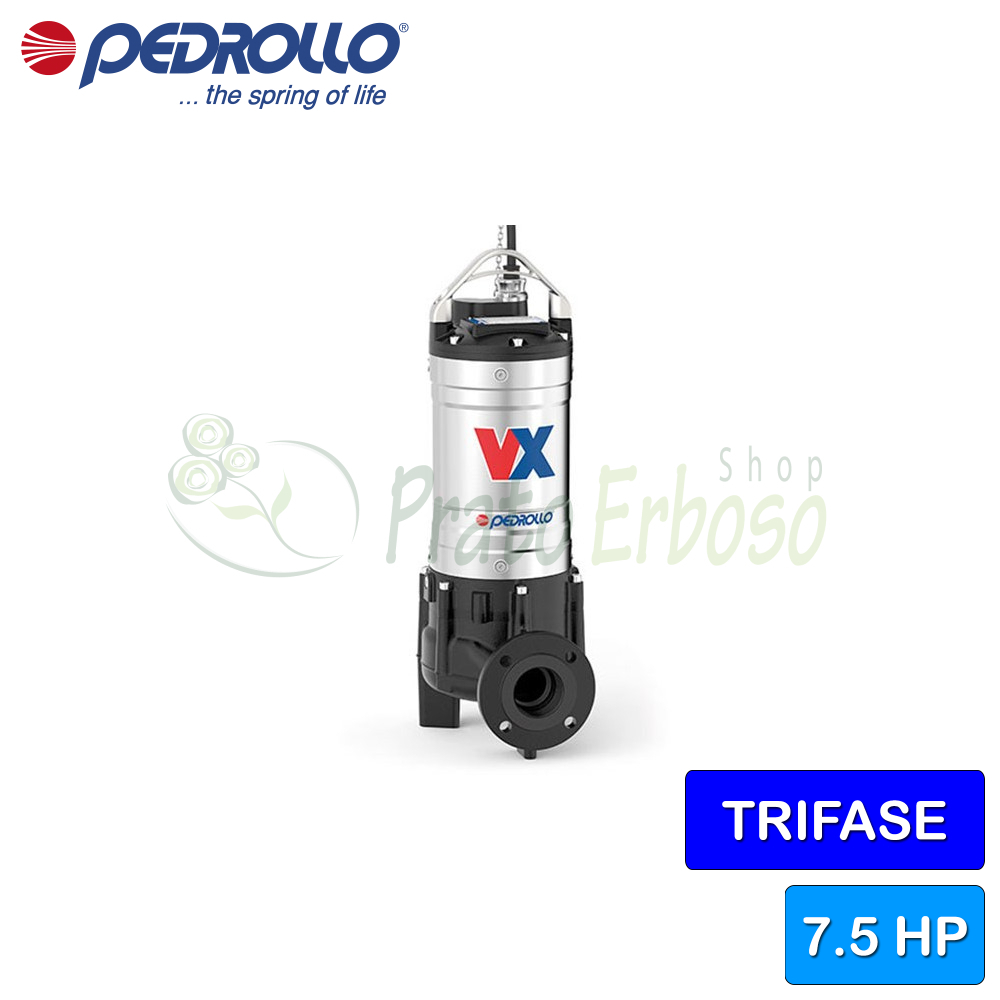

VX 75/65 - Elettropompa VORTEX per acque luride trifase da 7.5 HP
Portata fino a 1500 l/min (90 m³/h). Prevalenza fino a 24.8 m. Motore da 5.5 Kw (7.5 HP).
L'elettropompa sommergibile VX 75/65 della serie VX di Pedrollo è dotata di girante vortex che abbassa il rischio di intasamento.
Adatta per il pompaggio di acque nere con corpi solidi in sospensione, acque di scarico, acqua piovana, liquami, acque fognarie cittadine e acque di scarico industriali.
Consigliata per installazioni civili e industriali, per l'installazione in fognature, gallerie, scavi, canali e parcheggi sotterranei.
La VX 75/65 può essere installata fino a 10 metri sotto il livello dell'acqua. Per un servizio continuo ha bisogno di un'immersione minima di 500 millimetri.
Realizzata in acciaio inox e ghisa di notevole spessore che conferiscono maggior robustezza e resistenza all'abrasione.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 5.5
- Potenza (HP)
- 7.5
- Assorbimento a 400V (A)
- 12.7
- Bocca di mandata
- 2"
- Corpo pompa
- Ghisa
- Girante
- Ghisa
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 200
- Portata max. (l./min.)
- 1500
- Prevalenza min. (m.)
- 5.5
- Prevalenza max. (m.)
- 24.8
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
impianti di condizionamento
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 70
- Larghezza (cm)
- 27.7
- Peso (Kg)
- 65
- Garanzia (anni)
- 2
Modelli e prestazioni VX 65
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della VX /65-/80

Cuscinetti
| Cuscinetto motore lato pompa | 6306 ZZ C3 |
| Cuscinetto motore lato opposto | 6304 ZZ C3 |
Tenuta albero
| Tipo di tenuta | Doppia Tenuta Meccanica in tandem con camera d'olio |
| Modello lato motore | AR-27 |
| Diametro LM | 27 |
| Anello fisso LM | Carburo di Silicio |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | AR-25 |
| Diametro LP | 25 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ghisa GJL 200 EN 1561 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.1 - Coprimotore | Ghisa GJL 200 EN 1561 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
