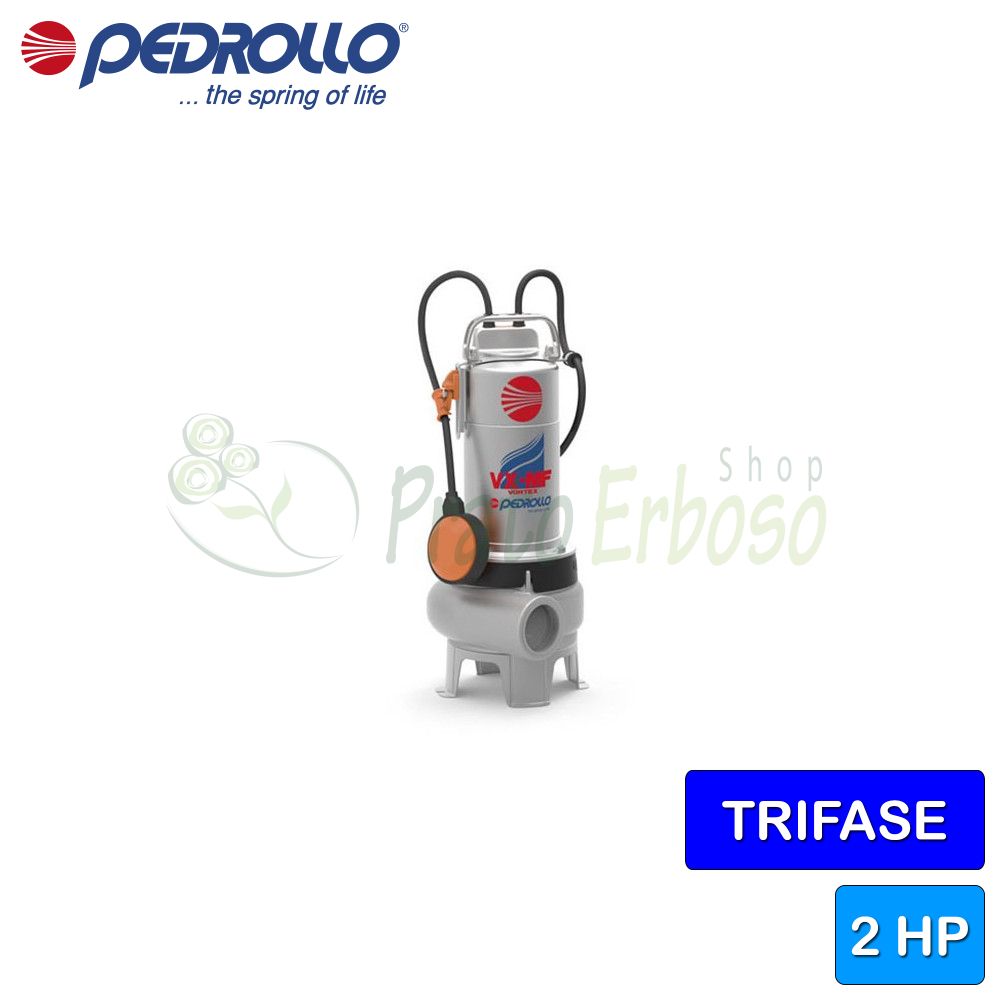

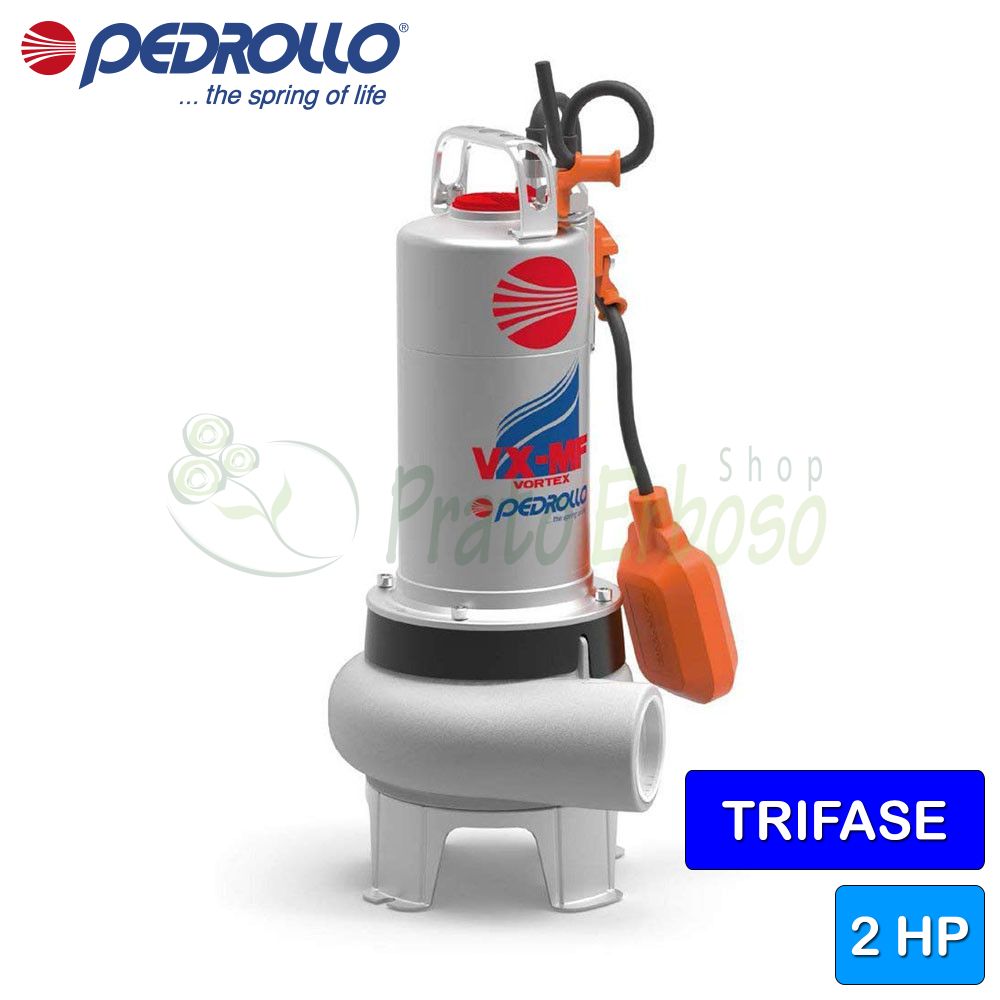

VX 20/50-MF - Elettropompa per acque luride VORTEX trifase da 2 HP
Portata fino a 750 l/min (45 m³/h). Prevalenza fino a 13.5 m. Motore da 1.5 Kw (2 HP).
L'elettropompa trifase VX 20/50-MF di Pedrollo è consigliata per il prosciugamento di ambienti allagati quali scantinati, parcheggi sotterranei, aree di lavaggio macchine, per lo svuotamento di pozzi neri e per lo smaltimento di liquami.
Realizzata per resistere in condizioni di lavoro avverse per il drenaggio di acque cariche nel settore domestico, civile e industriale, in tutti i casi in cui nelle acque siano presenti corpi solidi in sospensione, ad esempio acque miste a fango, acque freatiche, acque di superficie.
Costruita completamente in acciaio inox e caratterizzate da una particolare resistenza alla corrosione e all'abrasione.
La geometria della girante e della voluta della VX 20/50-MF permettono prestazioni eccellenti che si traducono anche in un grande risparmio energetico.
La girante vortex consente il pompaggio di corpi solidi con diametro fino a 50 millimetri e grazie alla sua particolare geometria garantisce un funzionamento sicuro contro l'intasamento.
La portata va da 50 a 750 litri al minuto. La prevalenza va da 2.5 a 13.5 metri.
Può essere installata fino a 5 metri sotto il livello dell'acqua.
Il cavo in dotazione che Pedrollo fornisce per la VX 20/50-MF è lungo 10 metri.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.5
- Potenza (HP)
- 2
- Assorbimento a 230V (A)
- 9.6
- Assorbimento a 400V (A)
- 3.7
- Condensatore
- 25 µF 450 VL
- Bocca di mandata
- 2"
- Corpo pompa
- Acciaio inox AISI 304
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 304
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 50
- Portata max. (l./min.)
- 750
- Prevalenza min. (m.)
- 2.5
- Prevalenza max. (m.)
- 13.5
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 51.3
- Peso (Kg)
- 17.5
- Garanzia (anni)
- 2
Dati costruttivi della VX 15/20-35/59 MF

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Diametro LM | 14 |
| Anello fisso LM | Carburo di Silicio |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | MG1-14D SIC |
| Diametro LP | 14 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Acciaio inossidabile EN 1.4404 (AISI 316L) |
| 1.4 - Base | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4404 (AISI 316L) |
| 6.0 - Portamotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.1 - Coprimotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
Modelli e prestazioni VX/50-MF
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
