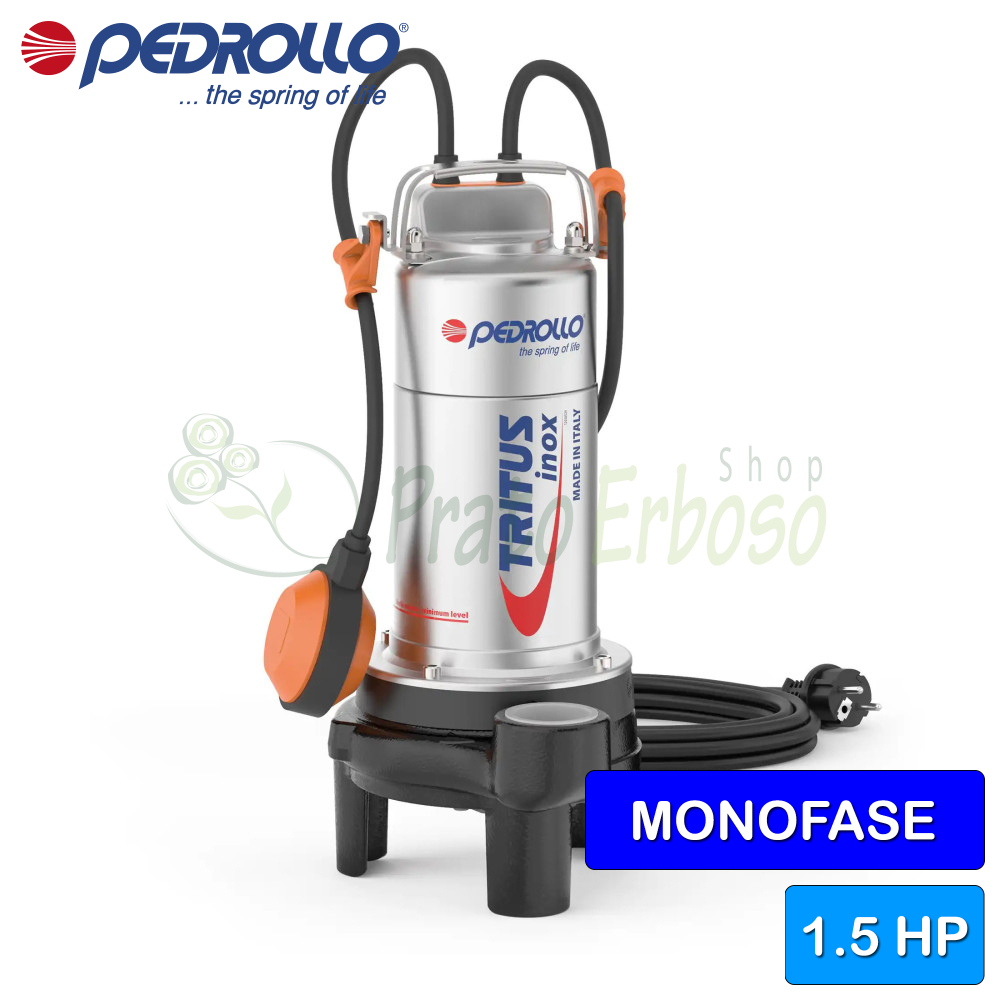

TIGm 1.1 - Elettropompa sommergibile con trituratore monofase da 1.5 HP
Portata fino a 150 l/min (9 m³/h). Prevalenza fino a 24 m. Motore da 1.1 Kw (1.5 HP).
La pompa trituratrice monofase TIGm 1.1 di Pedrollo è equipaggiata di trituratore inossidabile temprato ad alta resistenza.
La pompa è dotata di un cavo di 10 metri, è possibile immergerla fino a 5 metri sott'acqua.
La TIGm 1.1 consente di triturare completamente corpi solidi e fibre contenute nelle acque di scarico e reflue nei settori domestico e civile, per il convogliamento in pressione nel sistema fognario attraverso tubazioni di piccolo diametro.
Ha una portata che varia da 20 a 150 litri al minuto con prevalenza da 2 a 24 metri.
Va alimentata con una tensione monofase, ha una potenza in cavalli di 1.5 HP e la temperatura del liquido da pompare va da da -15 gradi centigradi fino a +40.
Ha una certificazione IP68 al sicuro dall'ingresso di polveri e acqua.
La TIGm 1.1 è dotata di quadro elettrico esterno per una maggiore sicurezza di funzionamento grazie al condensatore speciale che aumenta significativamente la coppia. Nel quadro è compreso il salvamotore a riarmo manuale.
La pompa è realizzata con materiali come ghisa e acciaio inox che conferiscono alla pompa una buona resistenza e gli permettono di durare nel tempo.
- Collegamento motore
- MONOFASE
- Potenza (Kw)
- 1.1
- Potenza (HP)
- 1.5
- Assorbimento a 230V (A)
- 6.7
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Tecnopolimero
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 150
- Prevalenza min. (m.)
- 2
- Prevalenza max. (m.)
- 24
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 43.2
- Larghezza (cm)
- 19.5
- Profondità (cm)
- 24
- Peso (Kg)
- 18.3
- Garanzia (anni)
- 2
Modelli e prestazioni TIGm
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi delle TIGm

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS-C3 |
| Cuscinetto motore lato opposto | 6203 ZZ-C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Diametro LM | 14 |
| Anello fisso LM | Carburo di Silicio |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | MG1-14D SIC |
| Diametro LP | 14 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Tecnopolimero |
| 3.2 - Trituratore | Acciaio inossidabile EN 1.4125 (AISI 440C) temprato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
