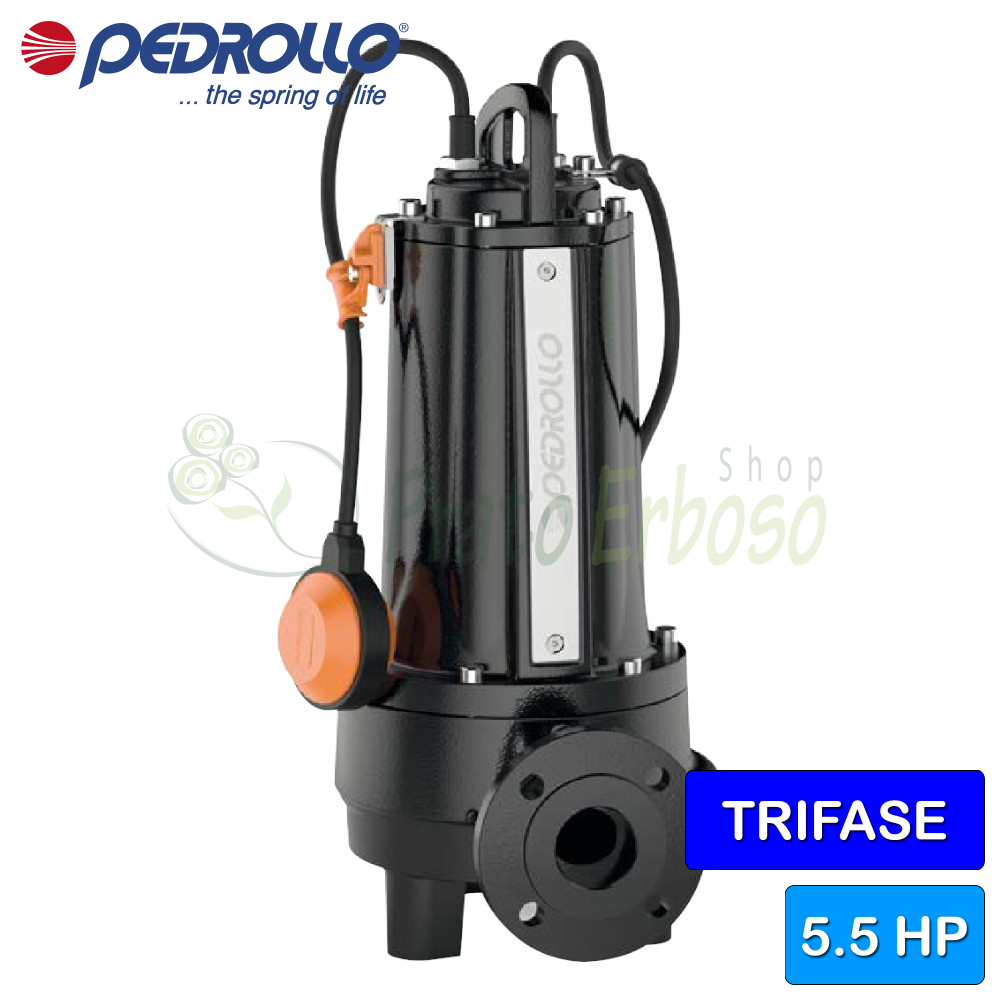

TR 4 - Elettropompa sommergibile con trituratore trifase da 5.5 HP
Portata fino a 410 l/min (24.6 m³/h). Prevalenza fino a 40 m. Motore da 4 Kw (5.5 HP).
La pompa trituratrice trifase TR 4 di Pedrollo consente di triturare corpi solidi e liquidi contenute nell'acqua.
Caratteristica fondamentale di questa pompa è la sua costruzione.
Consigliato l'uso nel settore domestico e industriale.
La TR 4 ha il corpo pompa realizzato in ghisa dal notevole spessore e il trituratore realizzato in acciaio inox temprato ad alta resistenza che consente di triturare completamente corpi solidi e fibre contenute nelle acque di scarico e reflue nei settori domestico e civile, per il convogliamento in pressione nel sistema fognario attraverso tubazioni di piccolo diametro.
Va alimentata con una tensione trifase, ha una potenza in cavalli di 4 HP e la temperatura del liquido da pompare arriva fino a +40 gradi centigradi.
La pompa TR 4 può essere utilizzata fino a 10 metri di profondità sotto il livello dell'acqua, con relativo cavo H07 RN-F fornito in dotazione.
Ha una portata che varia da 20 a 410 litri al minuto con prevalenza da 2 a 40 metri.
Può essere utilizzata con diversi kit di accoppiamento che fornisce Pedrollo.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 4
- Potenza (HP)
- 5.5
- Assorbimento a 400V (A)
- 7.5
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 410
- Prevalenza min. (m.)
- 2
- Prevalenza max. (m.)
- 40
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 48
- Larghezza (cm)
- 25.6
- Profondità (cm)
- 32.9
- Peso (Kg)
- 54
- Garanzia (anni)
- 2
Dati costruttivi TR 3-4
Costruzione

Cuscinetti
Tenuta albero
| Tipo di tenuta | Doppia Tenuta Meccanica in tandem con camera d'olio |
| Modello lato motore | STA-24 |
| Diametro LM | 24 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | STA-22 |
| Diametro LP | 22 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 1.4 - Base | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.2 - Trituratore | Acciaio inossidabile EN 1.4125 (AISI 440C) temprato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Ghisa GJL 200 EN 1561 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
