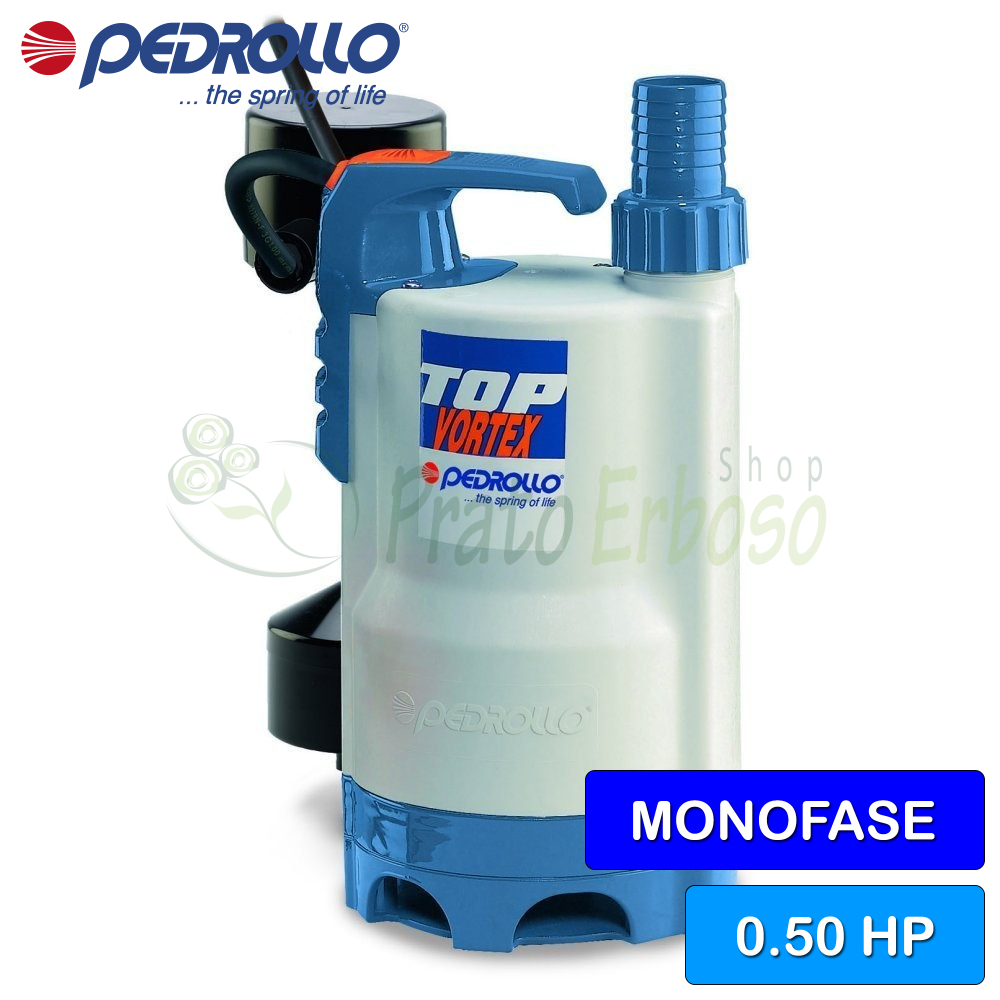

TOP 2 - VORTEX/GM (5m) - Elettropompa da drenaggio per acque sporche da 0.50 HP
Portata fino a 155 l/min (10.8 m³/h). Prevalenza fino a 7.6 m. Motore da 0.37 Kw (0.5 HP). 5 metri di cavo con spina shuko.
L'elettropompa sommergibile TOP 2 - VORTEX della serie TOP-VORTEX di Pedrollo è consigliata per le installazioni domestiche.
Adatta per l'evacuazione di acque sporche, svuotamento di vasche, scarichi domestici, svuotamento di pozzetti di raccolta anche in presenza di corpi solidi in sospensione di dimensioni fino a 25 millimetri di diametro.
Le soluzioni costruttive impiegate da Pedrollo per la TOP 2 - VORTEX garantiscono semplicità d'uso e sicurezza di funzionamento grazie al raffreddamento totale del motore e alla doppia tenuta sull'albero.

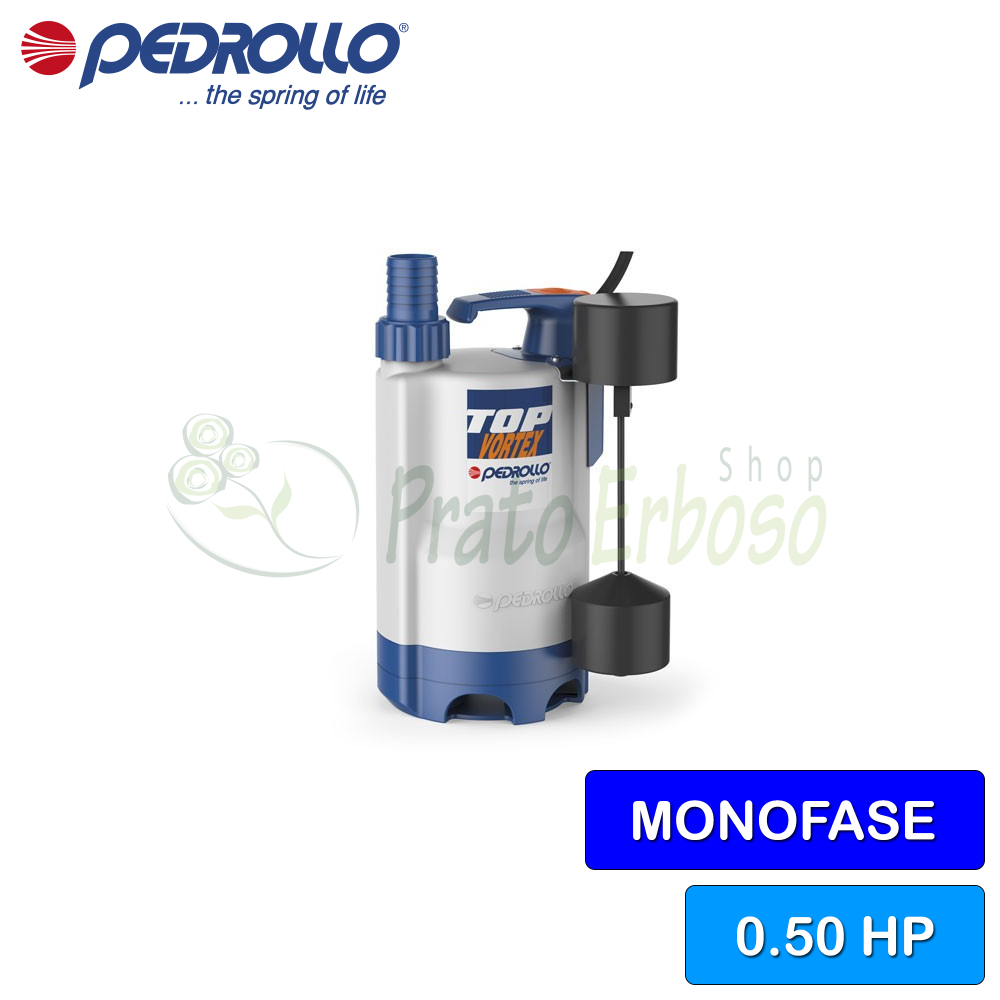

Il galleggiante magnetico a scorrimento verticale la rende ideale per pozzetti con dimensioni ridotte.
Può essere installata fino a 3 metri sotto il livello dell'acqua.
L'elettropompa è completa di cavo di alimentazione da 5 metri e l'interruttore a galleggiante.
- Collegamento motore
- MONOFASE
- Potenza (Kw)
- 0.37
- Potenza (HP)
- 0.50
- Assorbimento a 230V (A)
- 2
- Condensatore
- 10 µF 450 VL
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Tecnopolimero
- Girante
- Tecnopolimero
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 150
- Prevalenza min. (m.)
- 2
- Prevalenza max. (m.)
- 7.6
- Lunghezza cavo (m.)
- 10
- Impieghi
- drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 28.8
- Larghezza (cm)
- 15.2
- Peso (Kg)
- 5.4
- Garanzia (anni)
- 2
Modelli e prestazioni TOP - VORTEX/GM
|
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della TOP 1-2-3 VORTEX

Cuscinetti
| Cuscinetto motore lato pompa | 6201 ZZ |
| Cuscinetto motore lato opposto | 6201 ZZ |
Tenuta albero
| Tipo di tenuta | Doppia Tenuta: Meccanica e a Labbro con camera d'olio |
| Modello lato motore | Tenuta a labbro |
| Diametro LM | 12 |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | STA-12R |
| Diametro LP | 12 |
| Anello fisso LP | Ceramica |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Tecnopolimero rinforzato |
| 2.2 - Coperchio Aspirazione | Tecnopolimero rinforzato |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 6.0 - Portamotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.1 - Coprimotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 8.0 - Griglia di Aspirazione/Filtro | Tecnopolimero rinforzato |
