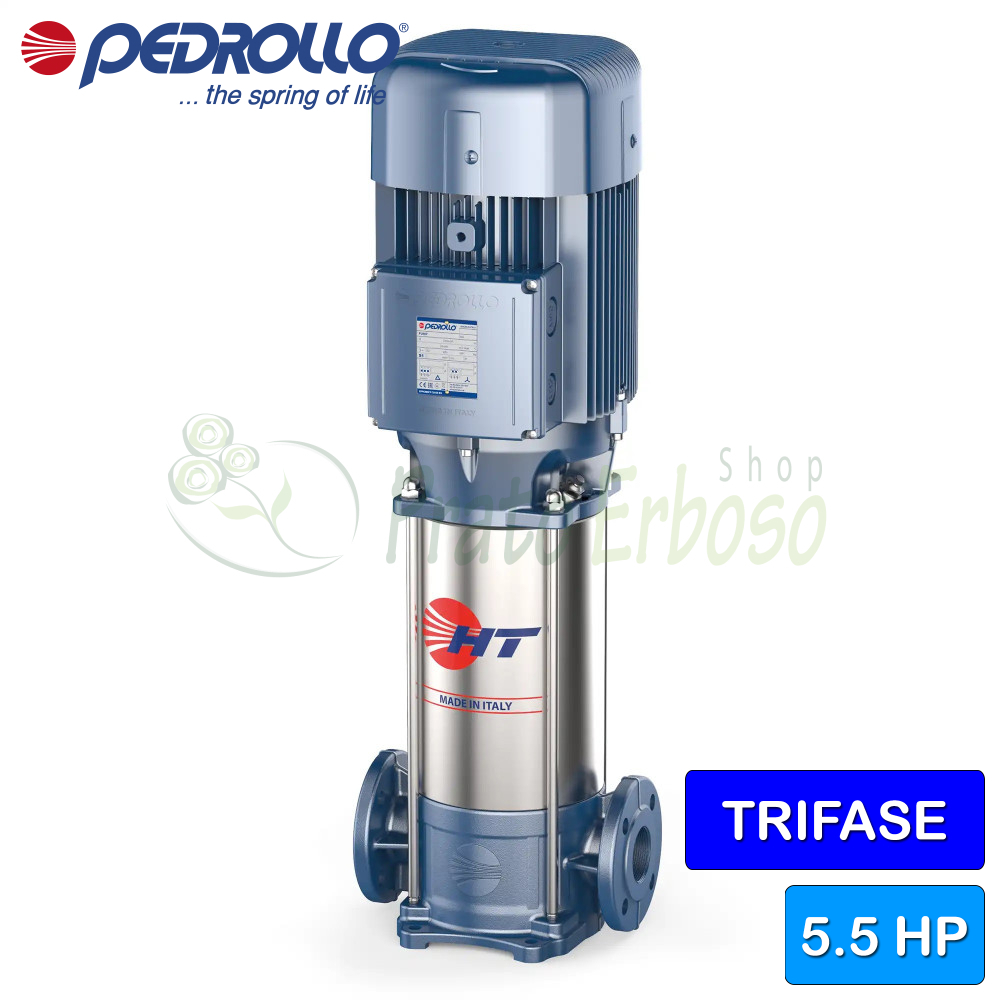

HT 10/9 - Elettropompa multistadio verticale trifase da 5.5 HP
Portata fino a 250 l/min (12 m³/h). Prevalenza fino a 139 m. Motore 4 Kw (5.5 HP).
L'elettropompa centrifuga multigirante HT 10/9 di Pedrollo è l'ideale per l'utilizzo in campo domestico, civile e agricolo.
Questa elettropompa è progettata in modo da garantire prestazioni elevate in modo silenzioso grazie alle 3 giranti in acciaio inox.
La HT 10/9 si contraddistingue per la sua grande silenziosità.
Può anche essere usata per la distribuzione dell'acqua in accoppiamento a serbatoi autoclavi, per l'aumento della pressione in rete, per impianti antincendio, per impianti di lavaggio e per l'irrigazione.
La portata va da 30 a 250 litri al minuto. La prevalenza va da 38.5 a 139 metri.
La HT 10/9 va alimentata con una tensione trifase, ha una potenza in cavalli di 5.5 HP e la temperatura del liquido da pompare va da da -15 gradi centigradi fino a +90.
La pompa è realizzata con acciaio inox AISI 304 e ghisa che garantiscono alla pompa, compattezza ma soprattutto resistenza e robustezza.
Con la costruzione a più stadi, il rumore di funzionamento è particolarmente ridotto.
L’installazione della HT 10/9 è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 4
- Potenza (HP)
- 5.5
- Assorbimento a 230V (A)
- 15.6
- Assorbimento a 400V (A)
- 9
- Bocca di aspirazione
- 1" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 3
- Albero motore
- Acciaio inox AISI 304
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 30
- Portata max. (l./min.)
- 250
- Prevalenza min. (m.)
- 38.5
- Prevalenza max. (m.)
- 139
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di lavaggio
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +90°C
- Tensione motore
- 230 V
400 V - Altezza (cm)
- 71.6
- Larghezza (cm)
- 28
- Profondità (cm)
- 25.7
- Peso (Kg)
- 53.8
- Garanzia (anni)
- 2
Dati costruttivi della HT 5/6-HT 10/9

Cuscinetti
| Cuscinetto motore lato pompa | 6307 2RS-C3 |
| Cuscinetto motore lato opposto | 6206 2RS-C3 |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 250 EN 1561 |
| 2.0 - Coperchio | Ghisa GJL 250 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
Modelli e prestazioni HT 10
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
