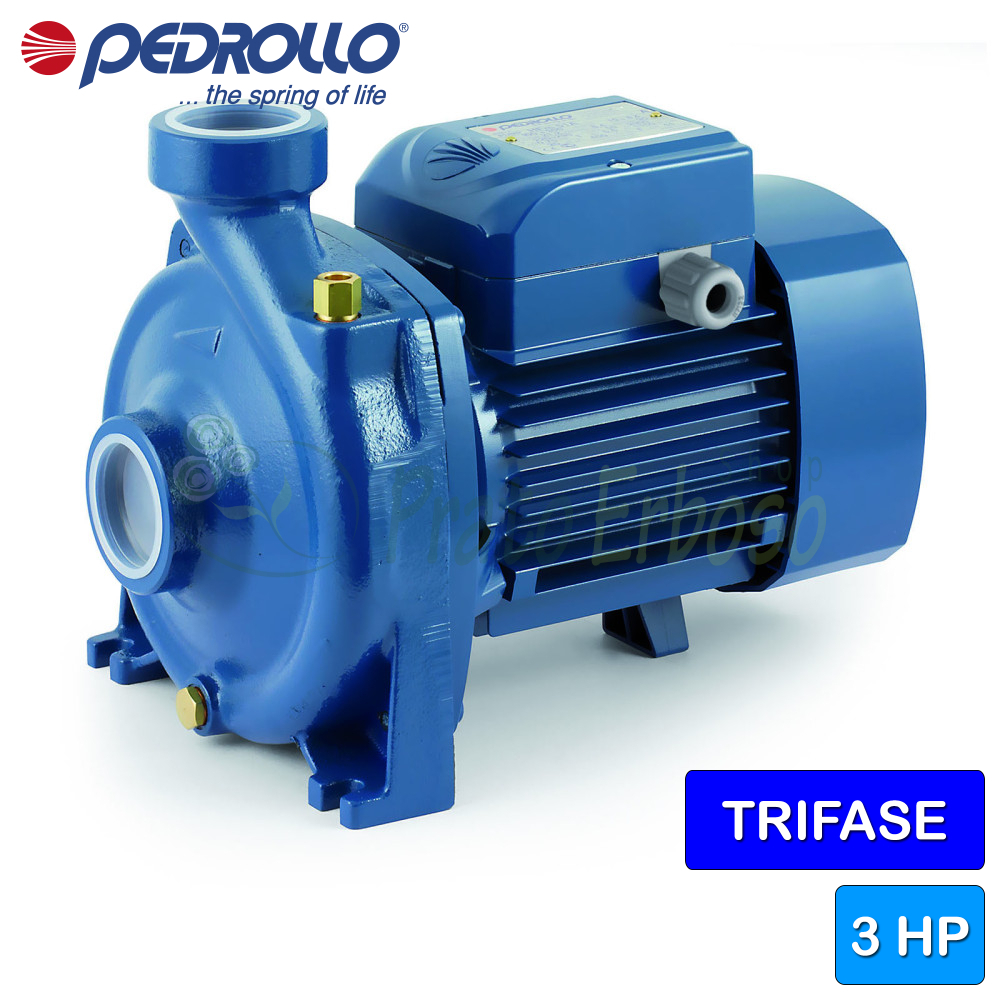

HF 70A - Elettropompa centrifuga trifase da 3 HP
Portata fino a 300 l/min (18 m³/h). Prevalenza fino a 39 m. Motore da 2.2 Kw (3 HP).
L'elettropompa centrifuga HF 70A di Pedrollo è consigliata per l'utilizzo nel campo agricolo e industriale.
Adatta per irrigazioni a scorrimento ed a pioggia, per prelievo d'acqua dai laghi, fiumi, pozzi.
Soddisfa l'esigenza di chi ha necessità di una portata elevata a discapito di una bassa prevalenza.
La portata va da 50 a 300 litri al minuto mentre la prevalenza da 25 a 39 metri.
Realizzata con l'utilizzato acciaio di inox AISI 304 e 431 e ghisa la HF 70A vanta una costruzione solida e robusta fatta per durare nel tempo.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 2.2
- Potenza (HP)
- 3
- Assorbimento a 230V (A)
- 9.5
- Assorbimento a 400V (A)
- 5.5
- Bocca di aspirazione
- 1" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox EN 10088-3 1.4104
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 50
- Portata max. (l./min.)
- 300
- Prevalenza min. (m.)
- 25
- Prevalenza max. (m.)
- 39
- Impieghi
- approvigionamento idrico
impianti di raffreddamento
irrigazione
travaso cisterne - Temperatura del liquido max. (°C)
- +90°C
- Tensione motore
- 400 V
- Altezza (cm)
- 26.9
- Larghezza (cm)
- 39.3
- Profondità (cm)
- 21.6
- Peso (Kg)
- 24.2
- Garanzia (anni)
- 2
Modelli e prestazioni HF - Medie portate
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi delle HF 70C-70B-70A-5 BM-5 AM

Cuscinetti
| Cuscinetto motore lato pompa | 6204 ZZ |
| Cuscinetto motore lato opposto | 6204 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Modello lato pompa | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ottone CW617N EN 12165 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
