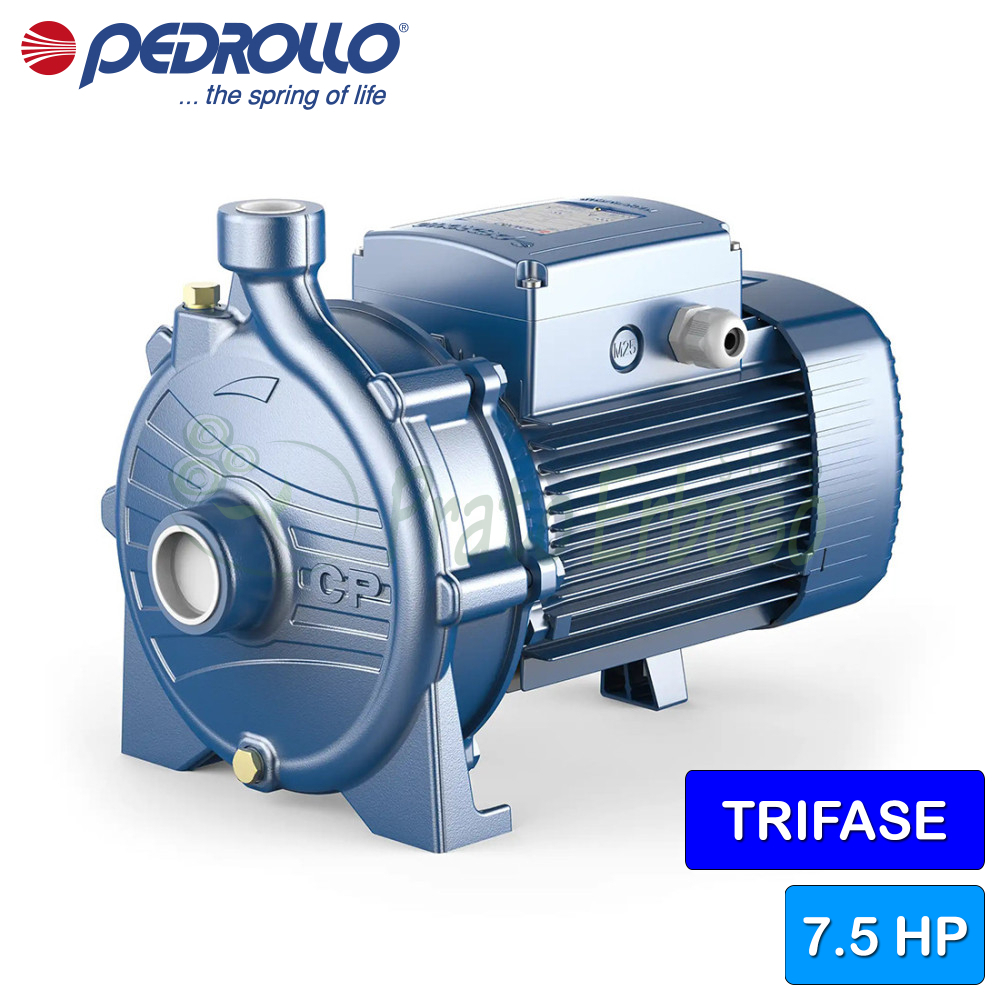

CP 220AH - Elettropompa centrifuga trifase da 7.5 HP
Portata fino a 600 l/min (36 m³/h). Prevalenza fino a 54.5 m. Motore da 5.5 Kw (7.5 HP).
L'elettropompa CP 220AH della serie di CP di Pedrollo è semplice e affidabile.
Dalla costruzione robusta, l'elettropompa è realizzata con materiali come la ghisa e l'acciaio inox per garantire solidità e resistenza.
L'installazione è da consigliarsi in luoghi chiusi o protetti dalle intemperie.
La portata va da 50 ad un massimo di 450 litri al minuto e la portata da 42 a 52 metri.
La pressione massima sopportata dal corpo pompa è di 10 bar.
La CP 220AH è consigliata per l'utilizzo civile, agricolo e industriale. In particolar modo per l'approvvigionamento, per impianti di condizionamento o di raffreddamento e per l'irrigazione.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 5.5
- Potenza (HP)
- 7.5
- Assorbimento a 230V (A)
- 20
- Assorbimento a 400V (A)
- 11.5
- Bocca di aspirazione
- 2"
- Bocca di mandata
- 2"
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox EN 10088-3 1.4104
- Valvola di ritegno
- no
- Grado di protezione
- IP 55
- Portata min. (l./min.)
- 50
- Portata max. (l./min.)
- 600
- Prevalenza min. (m.)
- 25
- Prevalenza max. (m.)
- 49
- Impieghi
- approvigionamento idrico
impianti di condizionamento
impianti di pressurizzazione
impianti di raffreddamento
irrigazione
travaso cisterne - Temperatura del liquido max. (°C)
- +90°C
- Tensione motore
- 400 V
- Altezza (cm)
- 32.8
- Larghezza (cm)
- 50.5
- Profondità (cm)
- 25
- Peso (Kg)
- 47.8
- Garanzia (anni)
- 2
Modelli e prestazioni CP 220
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi delle CP 220A-220AH-230C-230B-A

Cuscinetti
| Cuscinetto motore lato pompa | 6206 ZZ - C3 |
| Cuscinetto motore lato opposto | 6205 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Modello lato pompa | FN-24 |
| Diametro LP | 24 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ottone CW617N EN 12165 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
