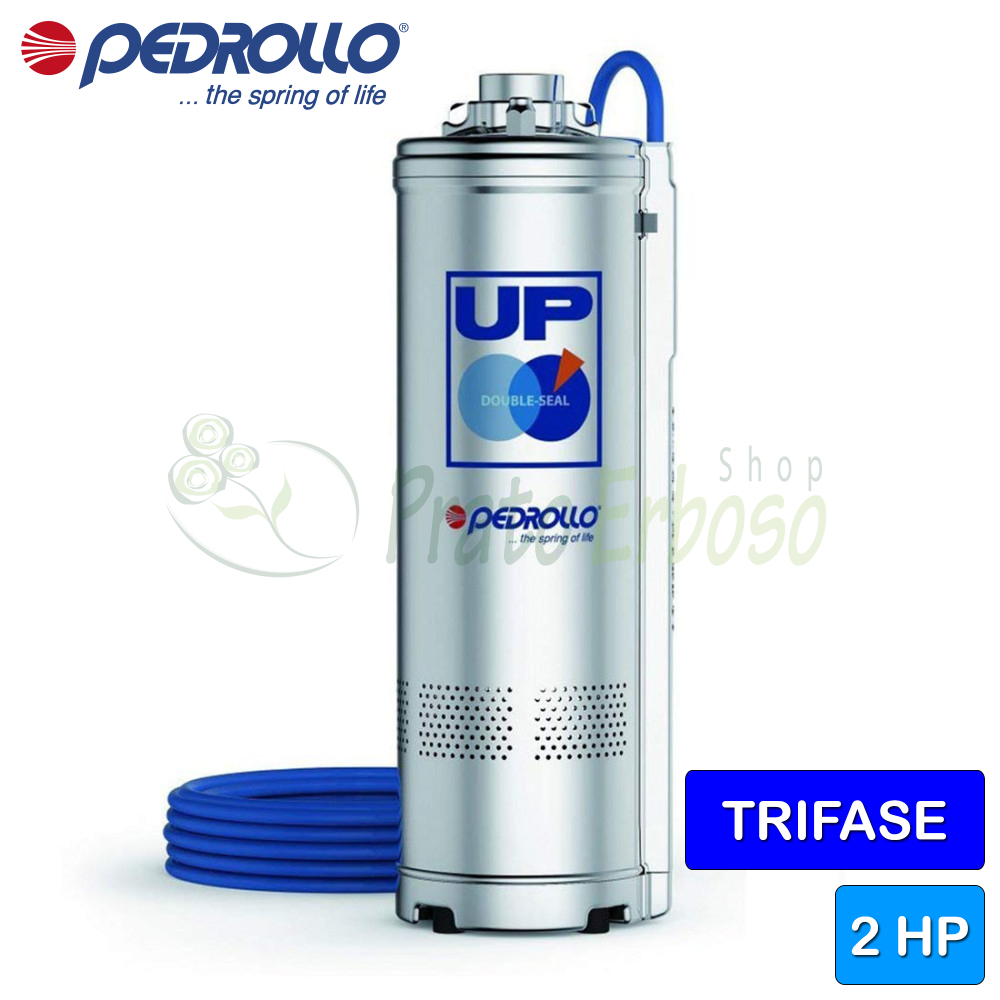

UP 4/6 (10m) - Elettropompa sommersa trifase 400 V da 2 HP
Portata fino a 120 l/min (7.2 m³/h). Prevalenza fino a 80 m. Motore da 1.5 Kw (2 HP). 10 metri di cavo.
L'elettropompa sommersa UP 4/6 della serie UP di Pedrollo può essere installata sia in verticale che in orizzontale.
Si contraddistingue per la sua grande affidabilità che la rende la scelta giusta per applicazioni domestiche.
Le soluzione tecniche impiegate impediscono il blocco dell'elettropompa anche dopo lunghi periodi di inattività.

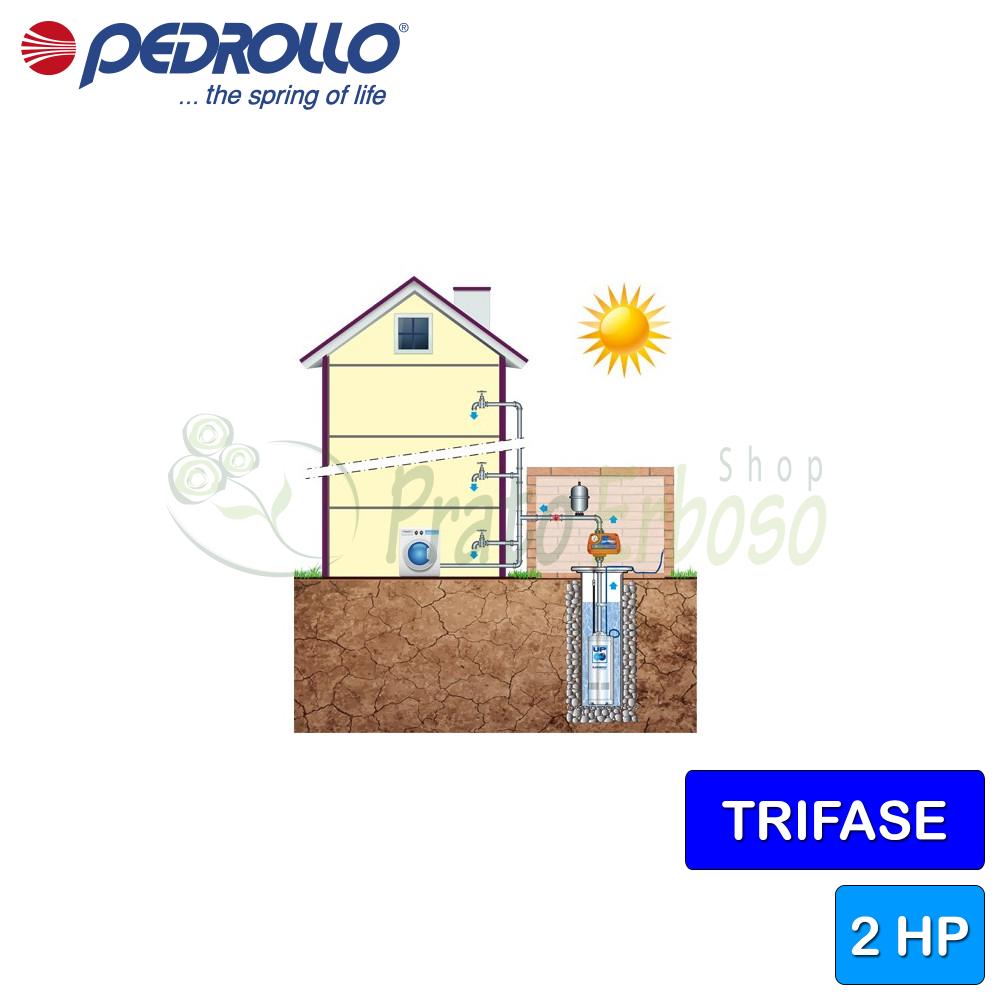

La UP 4/6 è adatta per attività come la distribuzione dell'acqua in accoppiamento ad autoclavi, per l'irrigazione di orti e giardini e per l'innalzamento di pressione.
Ha una potenza di 2 HP. La portata varia da 20 a 120 litri e la prevalenza da 24 a 80 litri.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.5
- Potenza (HP)
- 2
- Assorbimento a 400V (A)
- 3.2
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Acciaio inox AISI 304
- Girante
- Noryl
- Numero di giranti
- 6
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 120
- Prevalenza min. (m.)
- 24
- Prevalenza max. (m.)
- 80
- Lunghezza cavo (m.)
- 10
- Impieghi
- approvigionamento idrico
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 55.6
- Diametro esterno (cm)
- 15
- Peso (Kg)
- 16.9
- Garanzia (anni)
- 2
Modelli e prestazioni UP
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi UP2-UP4-UP8

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ - C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Modello lato motore | STA-17 |
| Diametro LM | 17 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | ST1-16 |
| Diametro LP | 16 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 2.1 - Coperchio portatenuta | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 5.3 - Diaframma/Coperchio Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.2 - Camicia Motore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.3 - Copricavo | Acciaio inossidabile EN 1.4301 (AISI 304) |
