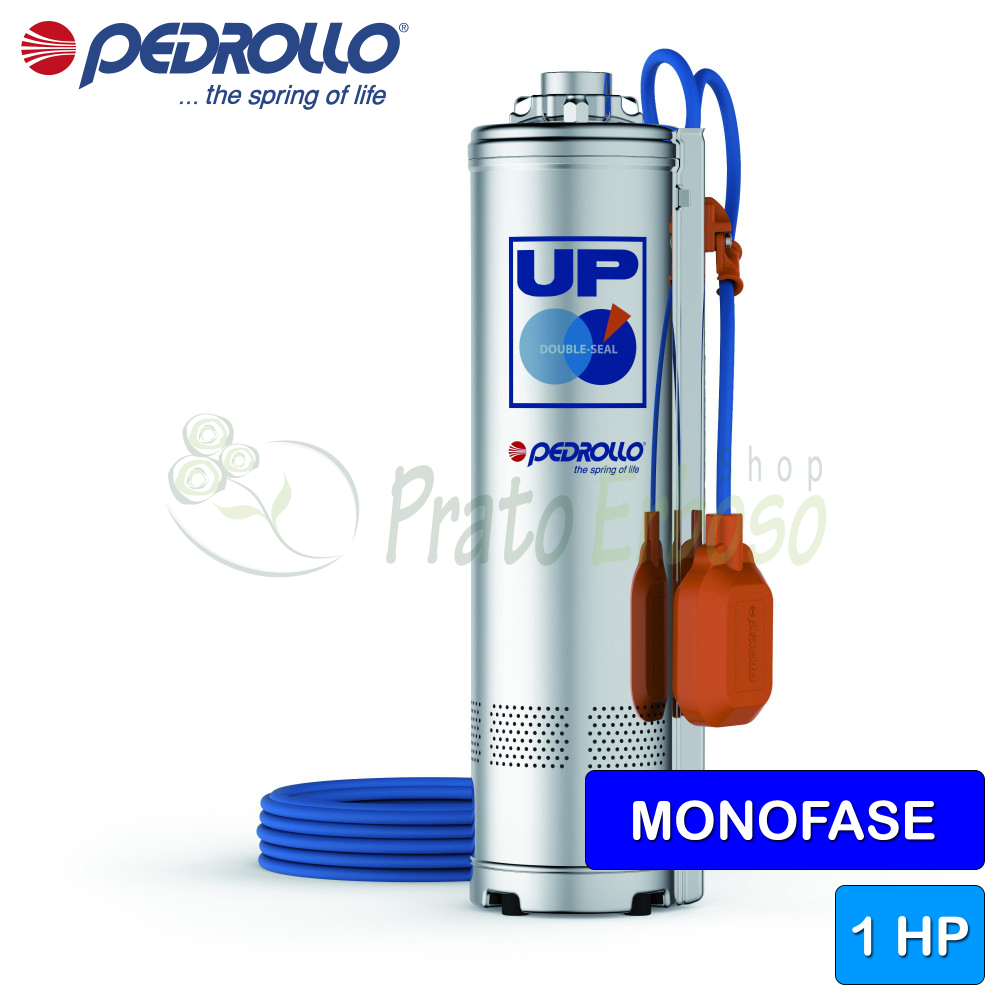

UPm 4/4-GE (10m) - Elettropompa sommersa monofase con galleggiante da 1 HP
Portata fino a 120 l/min (7.2 m³/h). Prevalenza fino a 53 m. Motore da 0.75 Kw (1 HP). 10 metri di cavo.
L'elettropompa sommersa UPm 4/4-GE della serie UP di Pedrollo può pompare acqua con un contenuto massimo di 150 grammi di sabbia al metro cubo.
Supporta acqua pulita e liquidi chimicamente non aggressivi per la componentistica.
Realizzata con l'utilizzo di acciaio inox AISI 304 e 431 che la rendono solida e robusta.
La UPm 4/4-GE si distingue la sua affidabilità che la rende perfetta per l'uso nel settore domestico.

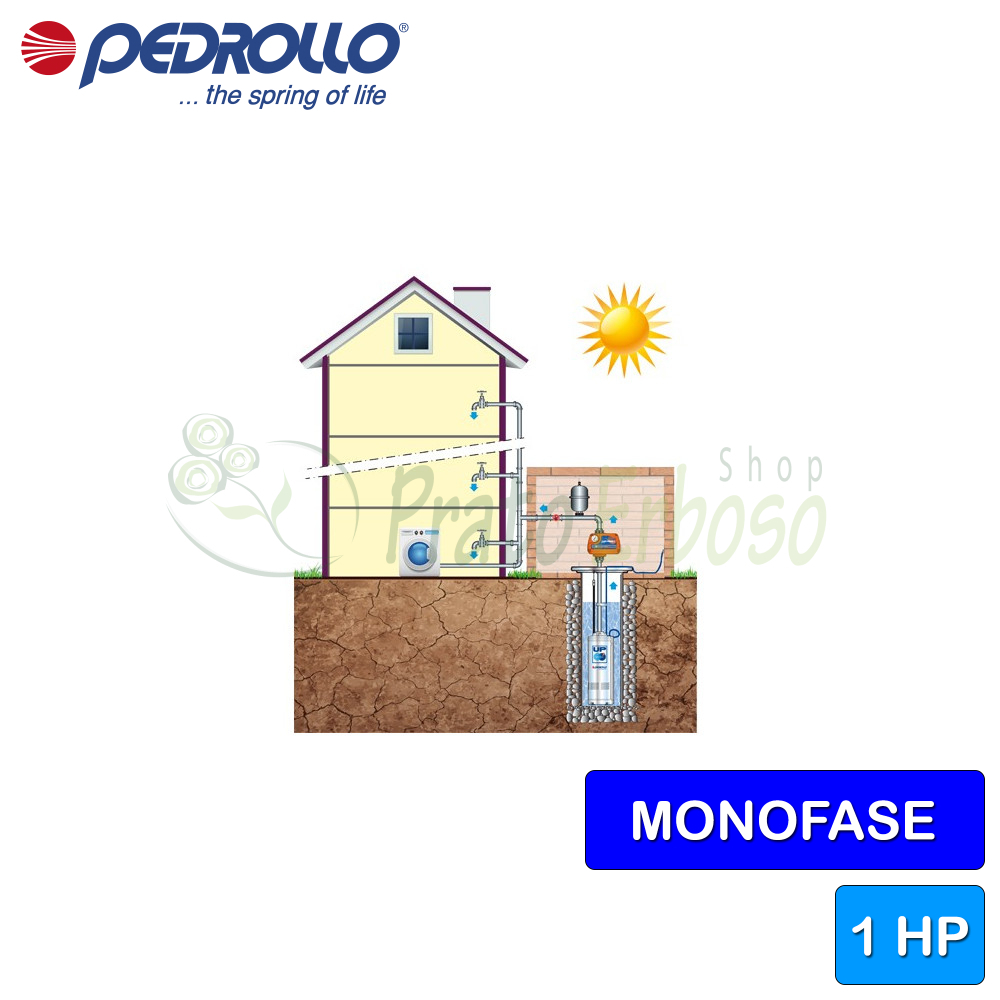

Può essere utilizzata in particolar modo per attività come la distribuzione dell'acqua in accoppiamento ad autoclavi, per l'irrigazione di orti e giardini e per l'innalzamento di pressione.
- Collegamento motore
- MONOFASE
- Potenza (Kw)
- 0.75
- Potenza (HP)
- 1
- Assorbimento a 230V (A)
- 6.2
- Condensatore
- 20 µF 450 VL
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Acciaio inox AISI 304
- Girante
- Noryl
- Numero di giranti
- 4
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 120
- Prevalenza min. (m.)
- 16
- Prevalenza max. (m.)
- 53
- Lunghezza cavo (m.)
- 10
- Impieghi
- approvigionamento idrico
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 48.2
- Diametro esterno (cm)
- 15
- Peso (Kg)
- 14.6
- Garanzia (anni)
- 2
Modelli e prestazioni UPm GE
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi UP2-UP4-UP8

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ - C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Modello lato motore | STA-17 |
| Diametro LM | 17 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | ST1-16 |
| Diametro LP | 16 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 2.1 - Coperchio portatenuta | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 5.3 - Diaframma/Coperchio Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.2 - Camicia Motore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.3 - Copricavo | Acciaio inossidabile EN 1.4301 (AISI 304) |
