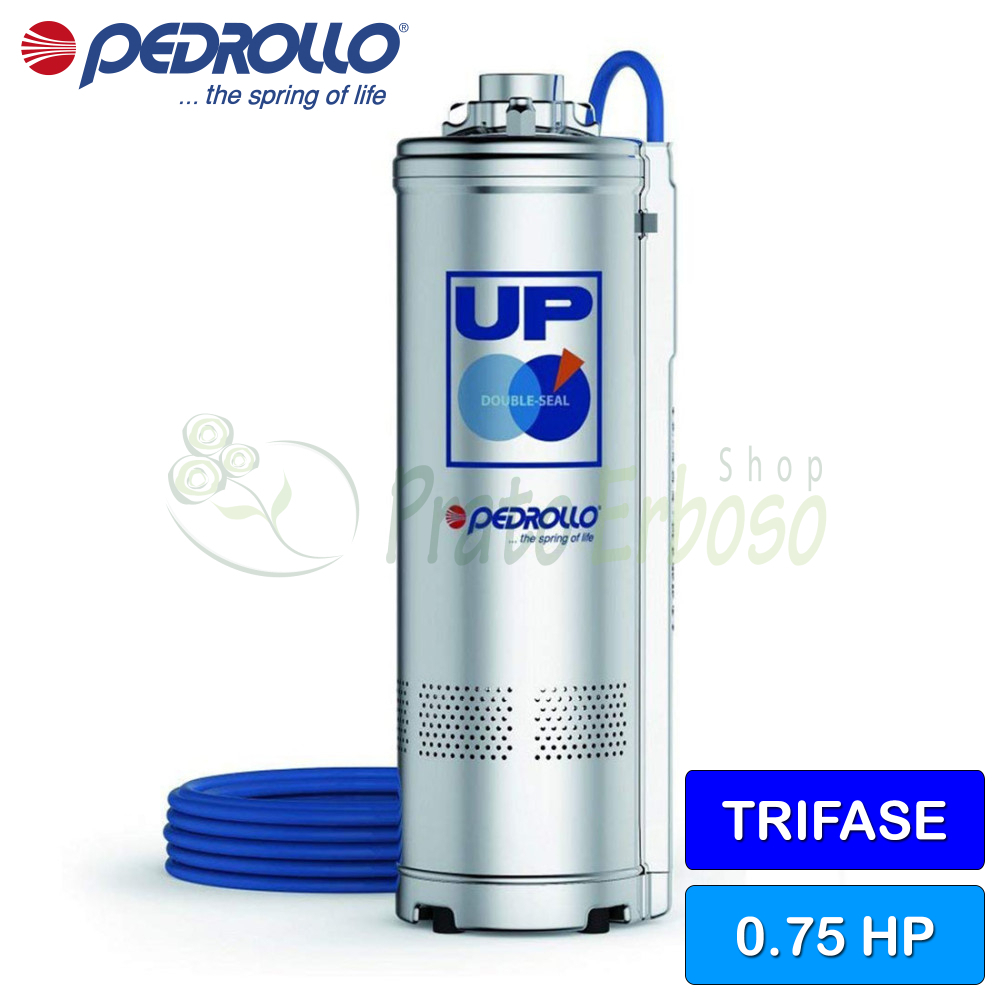

UP 4/3 (10m) - Elettropompa sommersa trifase 400 V da 0.75 HP
Portata fino a 120 l/min (7.2 m³/h). Prevalenza fino a 40 m. Motore da 0.55 Kw (0.75 HP). 10 metri di cavo.
L'elettropompa sommersa UP 4/3 della serie UP di Pedrollo vanta soluzioni tecniche innovative che impediscono il blocco dell'elettropompa anche dopo lunghi periodi di inattività.

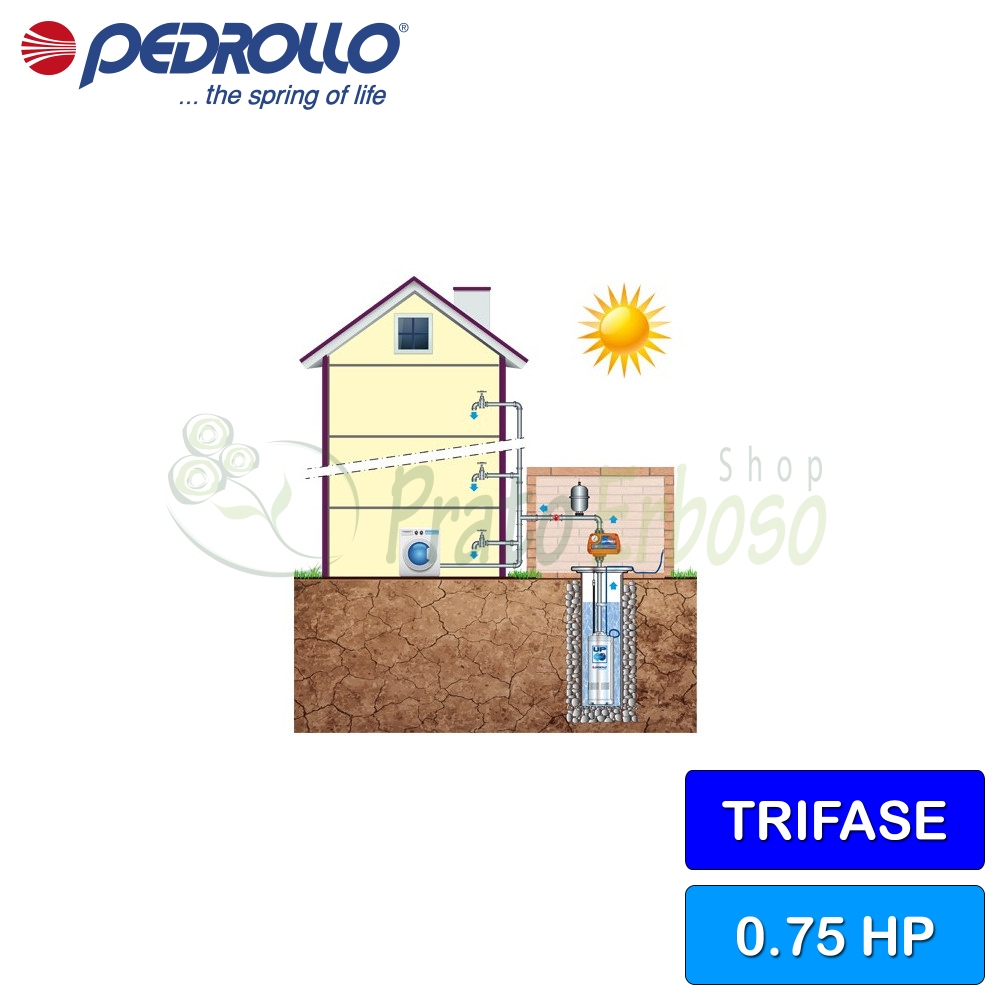

Consigliata per attività come per la distribuzione dell'acqua in accoppiamento ad autoclavi, per l'irrigazione di orti e giardini e per l'innalzamento di pressione.
La UP 4/3 ha una potenza di 0.75 cavalli. La portata varia da 20 a 120 litri al minuto e la prevalenza da 12 a 40 metri.
Può essere installata sia in orizzontale che in verticale fino a 20 metri sotto il livello dell'acqua.
Sopporta una quantità di sabbia fino a 150 grammi al metro cubo di sabbia.
L'utilizzo dell'acciaio inox AISI 431 e 304 conferiscono all'elettropompa solidità e robustezza.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 0.55
- Potenza (HP)
- 0.75
- Assorbimento a 400V (A)
- 1.8
- Bocca di mandata
- 1" 1/4
- Portata min. (l./min.)
- 10
- Portata max. (l./min.)
- 120
- Prevalenza min. (m.)
- 12
- Prevalenza max. (m.)
- 40
- Lunghezza cavo (m.)
- 10
- Impieghi
- approvigionamento idrico
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 42.5
- Diametro esterno (cm)
- 15
- Peso (Kg)
- 14
Modelli e prestazioni UP
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi UP2-UP4-UP8

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ - C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Modello lato motore | STA-17 |
| Diametro LM | 17 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | ST1-16 |
| Diametro LP | 16 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 2.1 - Coperchio portatenuta | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 5.3 - Diaframma/Coperchio Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.2 - Camicia Motore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.3 - Copricavo | Acciaio inossidabile EN 1.4301 (AISI 304) |
