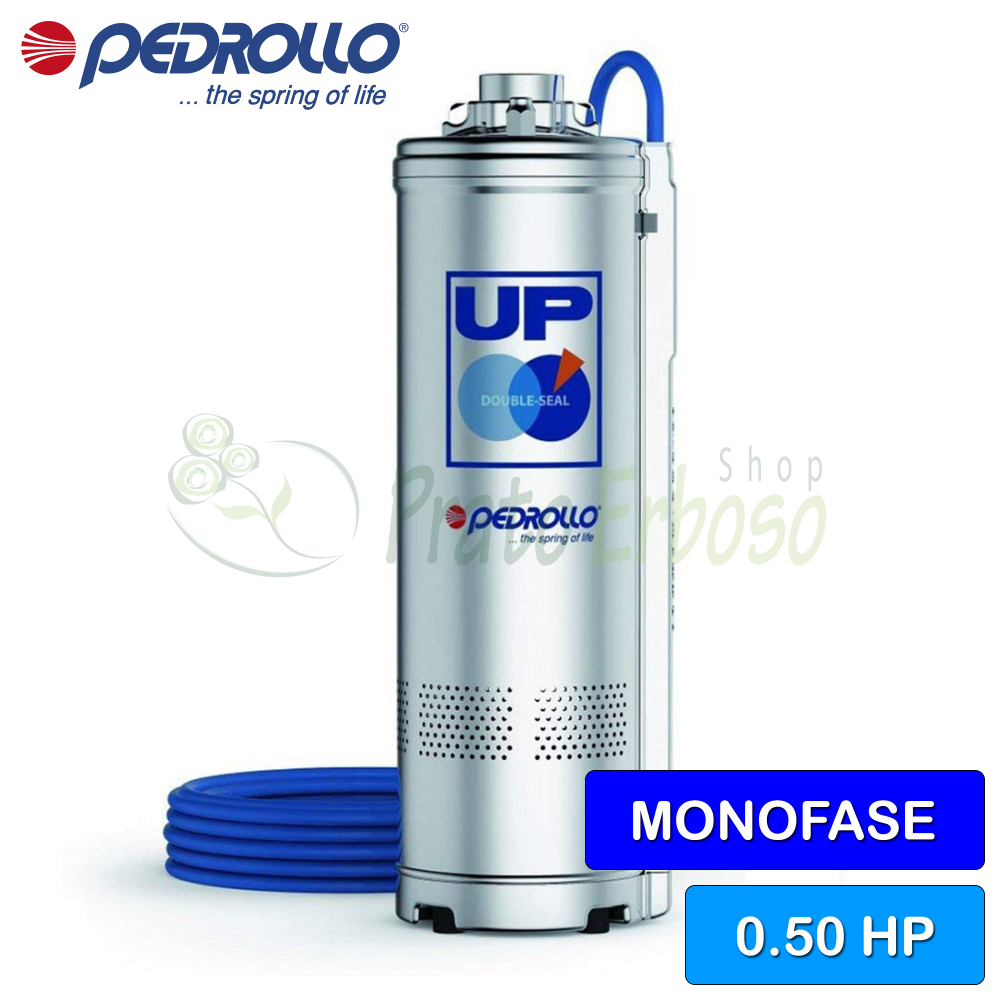

UPm 2/2 (10m) - Elettropompa sommersa monofase da 0.50 HP
Portata fino a 80 l/min (4.8 m³/h). Prevalenza fino a 33 m. Motore da 0.37 Kw (0.50 HP). 10 metri di cavo.
L'elettropompa sommersa UPm 2/2 della serie UP di Pedrollo può pompare acqua pulita e liquidi chimicamente non aggressivi per i componenti.

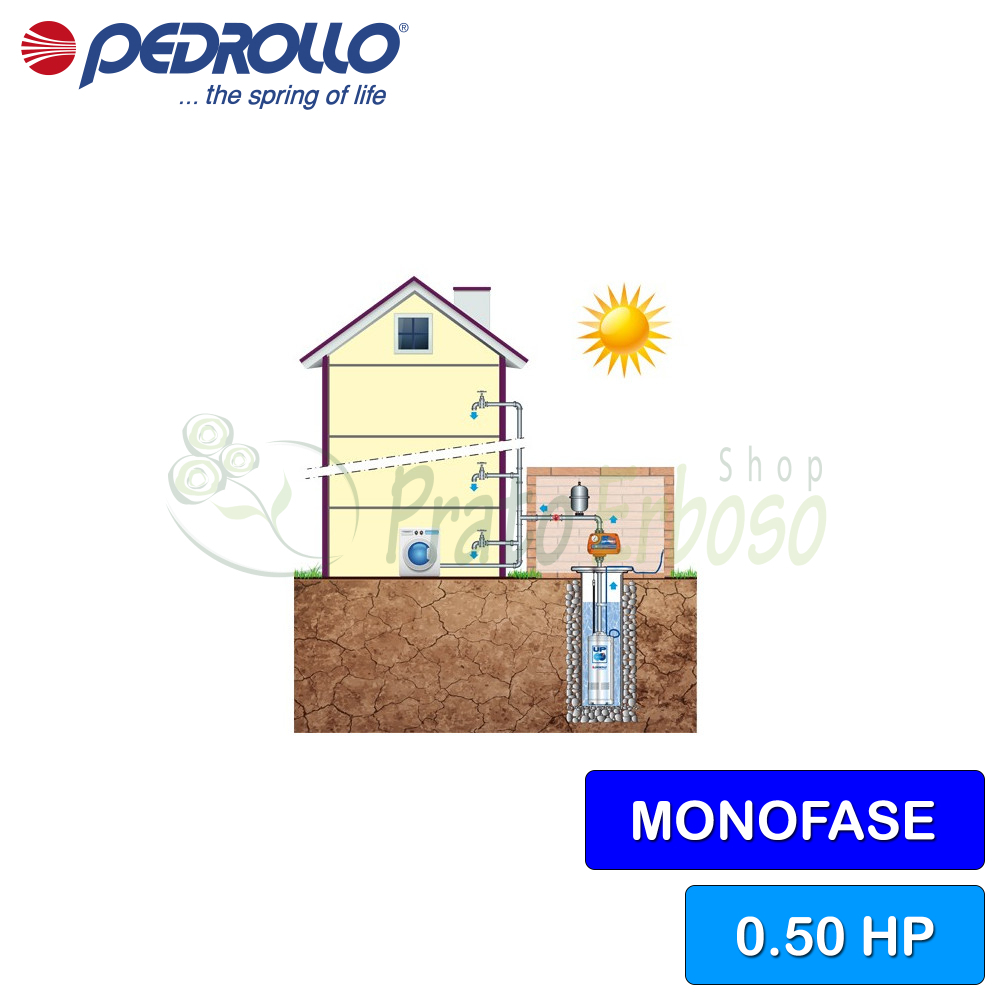

Consigliata per le installazioni domestiche per la sua grande affidabilità ma può anche essere applicata in quello civile e agricolo.
Grazie alle soluzioni tecniche implementate la UPm 2/2 non va in blocco anche dopo lunghi periodi di inattività.
Può essere installata fino a 20 metri sotto il livello dell'acqua con cavo di alimentazione di lunghezza adeguata.
L'installazione può essere effettuata sia in verticale che in orizzontale.
- Collegamento motore
- MONOFASE
- Potenza (Kw)
- 0.37
- Potenza (HP)
- 0.50
- Assorbimento a 230V (A)
- 4.4
- Condensatore
- 16 µF 450 VL
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Acciaio inox AISI 304
- Girante
- Noryl
- Numero di giranti
- 2
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 10
- Portata max. (l./min.)
- 80
- Prevalenza min. (m.)
- 16.4
- Prevalenza max. (m.)
- 33
- Lunghezza cavo (m.)
- 10
- Impieghi
- approvigionamento idrico
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 39.8
- Diametro esterno (cm)
- 15
- Peso (Kg)
- 12.8
- Garanzia (anni)
- 2
Modelli e prestazioni UPm
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi UP2-UP4-UP8

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ - C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Modello lato motore | STA-17 |
| Diametro LM | 17 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | ST1-16 |
| Diametro LP | 16 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 2.1 - Coperchio portatenuta | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 5.3 - Diaframma/Coperchio Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.2 - Camicia Motore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.3 - Copricavo | Acciaio inossidabile EN 1.4301 (AISI 304) |
