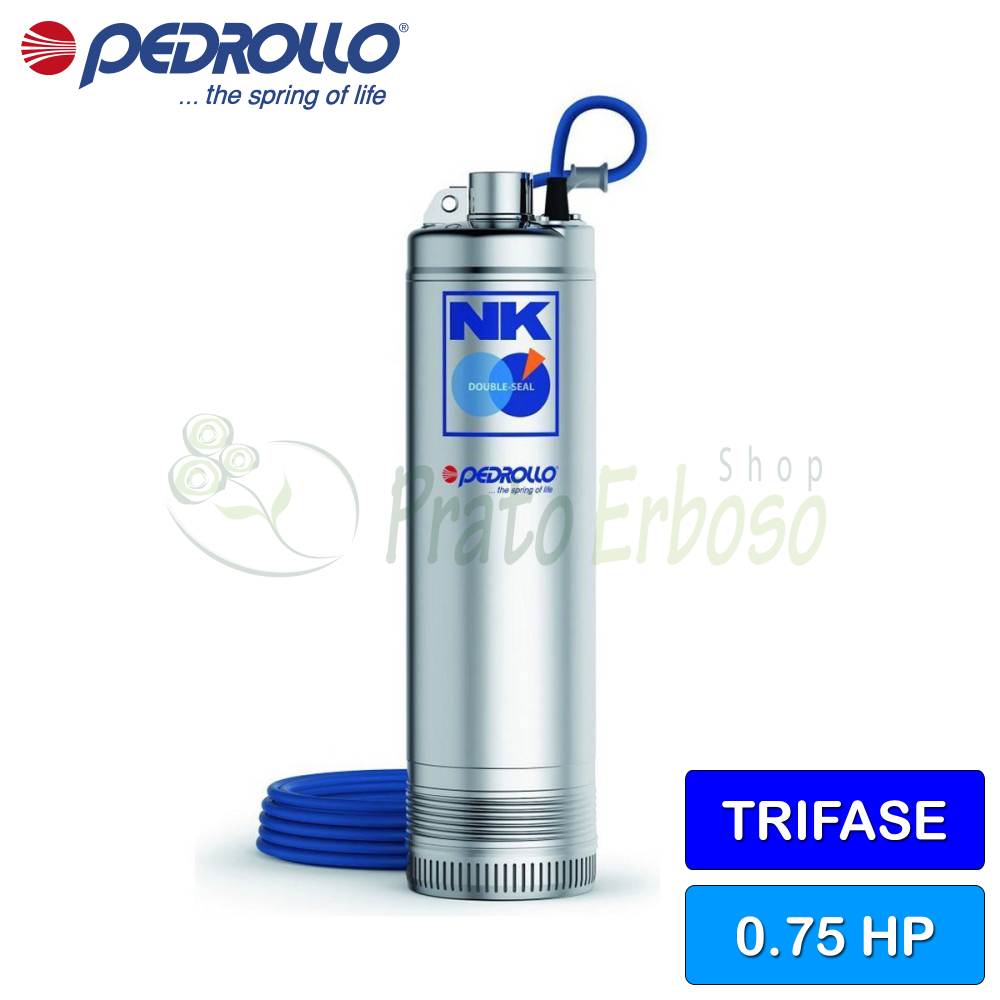

NK 4/3 (10m) - Elettropompa sommersa trifase 230 V da 0.75 HP
Portata fino a 120 l/min (7.2 m³/h). Prevalenza fino a 40 m. Motore da 0.55 Kw (0.75 HP). 10 metri di cavo.
L'elettropompa sommersa NK 4/3 della serie NK di Pedrollo può pompare acqua pulita e liquidi chimicamente non aggressivi con un contenuto massimo di sabbia di 150 grammi al metro cubo.
Va installata in verticale con un massimo di profondità di 20 metri sotto il livello dell'acqua.
Realizzata in acciaio inox AISI 304 e 431 per un risultato finale solido e resistente nel tempo.
La NK 4/3 si distingue per gli elevati rendimenti e l'affidabilità che la rendono perfetta per installazioni domestiche, agricole e industriali.
Il motore è da 0.75 HP. La portata varia da 10 a 120 litri al minuto e la prevalenza varia da 12 a 40 metri.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 0.55
- Potenza (HP)
- 0.75
- Assorbimento a 230V (A)
- 3.2
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Acciaio inox AISI 304
- Girante
- Noryl
- Numero di giranti
- 3
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 10
- Portata max. (l./min.)
- 120
- Prevalenza min. (m.)
- 12
- Prevalenza max. (m.)
- 40
- Lunghezza cavo (m.)
- 10
- Impieghi
- approvigionamento idrico
impianti di pressurizzazione
irrigazione - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 48.6
- Diametro esterno (cm)
- 13.5
- Peso (Kg)
- 13.4
- Garanzia (anni)
- 2
Modelli e prestazioni NK
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della serie NK2-NK4-NK8

Cuscinetti
| Cuscinetto motore lato pompa | 6303 2RS - C3 |
| Cuscinetto motore lato opposto | 6203 ZZ - C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Doppia in camera d'olio |
| Modello lato motore | STA-17 |
| Diametro LM | 17 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | ST1-16 |
| Diametro LP | 16 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Grafite |
| Elastomero LP | NBR |
Materiali
| 2.1 - Coperchio portatenuta | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.0 - Girante | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Tecnopolimero rinforzato |
| 5.3 - Diaframma/Coperchio Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.2 - Camicia Motore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 8.0 - Griglia di Aspirazione/Filtro | Acciaio inossidabile EN 1.4301 (AISI 304) |
