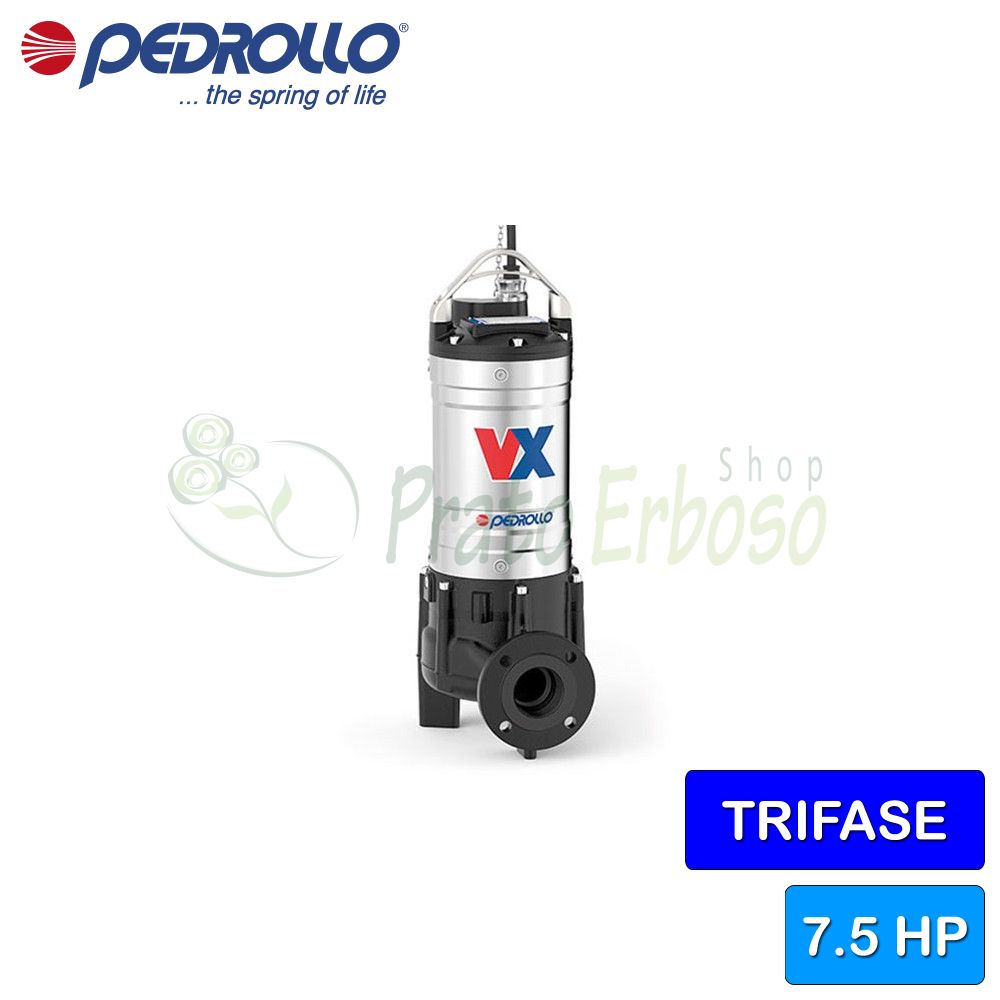

VX 75/80 - Elettropompa VORTEX per acque luride trifase da 7.5 HP
Portata fino a 1800 l/min (108 m³/h). Prevalenza fino a 22 m. Motore da 5.5 Kw (7.5 HP).
L'elettropompa con girante Vortex VX 75/80 di Pedrollo è realizzata in maniera solida, l'uso dell'acciaio inox e di ghisa di notevole spessore favoriscono resistenza e durata nel tempo.
Progettata per garantire funzionamento e prestazioni per un lungo periodo di tempo.
L'uso della girante Vortex garantisce un migliore funzionamento e un basso rischio di intasamento.
L'elettropompa VX 75/80 è è indicata per l'installazione in fognature, gallerie, scavi, canali e parcheggi sotterranei. Consigliata per il pompaggio di acque nere con corpi solidi in sospensione, acque di scarico, acqua piovana, liquami, acque fognarie cittadine, acque di scarico industriali.
La portata va da 200 a 1800 litri all'ora e la prevalenza va da 4.5 a 22 metri.
La pompa può essere installata fino a 10 metri sotto il livello dell'acqua. In dotazione viene fornito anche il cavo di metri.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 5.5
- Potenza (HP)
- 7.5
- Assorbimento a 400V (A)
- 13.5
- Bocca di mandata
- 2"
- Corpo pompa
- Ghisa
- Girante
- Ghisa
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 200
- Portata max. (l./min.)
- 1800
- Prevalenza min. (m.)
- 4.5
- Prevalenza max. (m.)
- 22
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
impianti di condizionamento
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 72.5
- Larghezza (cm)
- 28.5
- Profondità (cm)
- 21.0
- Peso (Kg)
- 68
- Garanzia (anni)
- 2
Dati costruttivi della VX /65-/80

Cuscinetti
| Cuscinetto motore lato pompa | 6306 ZZ C3 |
| Cuscinetto motore lato opposto | 6304 ZZ C3 |
Tenuta albero
| Tipo di tenuta | Doppia Tenuta Meccanica in tandem con camera d'olio |
| Modello lato motore | AR-27 |
| Diametro LM | 27 |
| Anello fisso LM | Carburo di Silicio |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | AR-25 |
| Diametro LP | 25 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ghisa GJL 200 EN 1561 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 6.1 - Coprimotore | Ghisa GJL 200 EN 1561 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
Modelli e prestazioni VX 80
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
