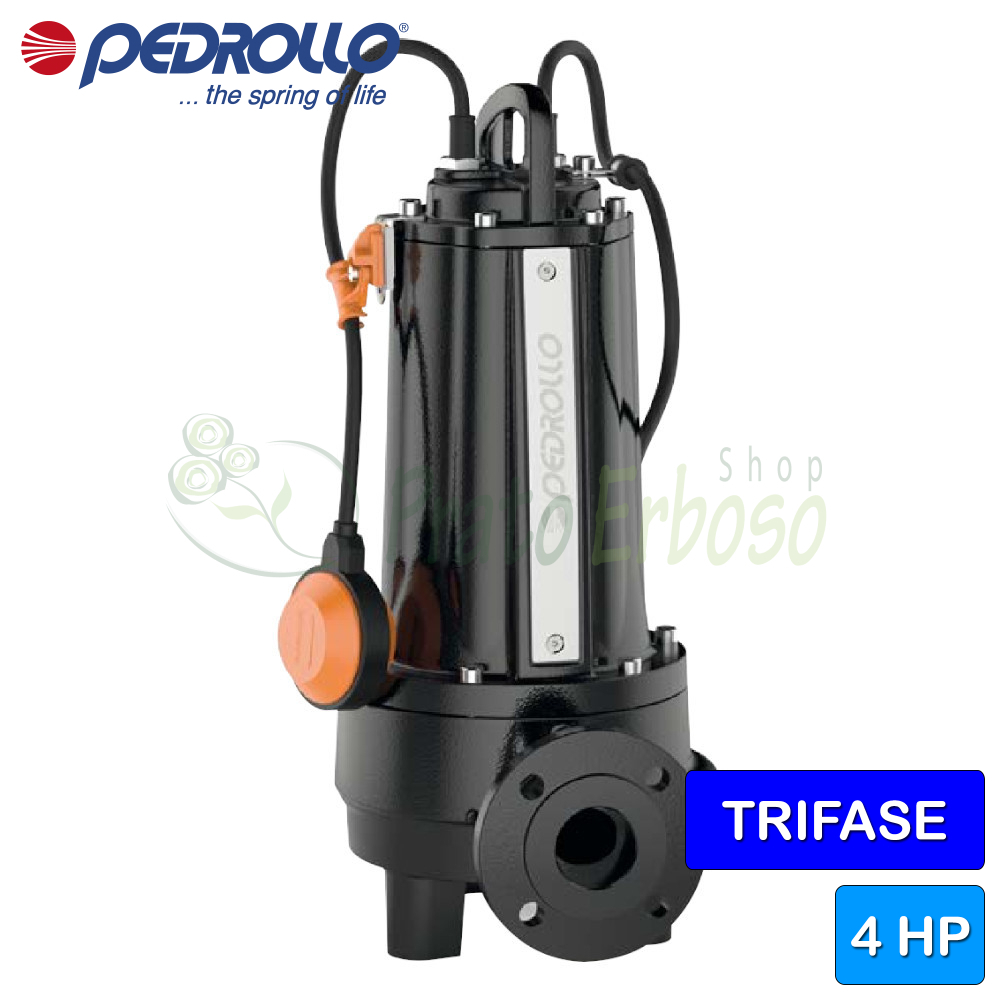

TR 3 - Elettropompa sommergibile con trituratore trifase da 4 HP
Portata fino a 400 l/min (24 m³/h). Prevalenza fino a 34.5 m. Motore da 3 Kw (4 HP).
La pompa trituratrice trifase TR 3 di Pedrollo è cosigliata per l'uso nel settore domestico e industriale.
Caratteristica fondamentale di questa pompa è la sua costruzione.
La TR 3 ha il corpo pompa realizzato in ghisa dal notevole spessore e il trituratore realizzato in acciaio inox temprato ad alta resistenza che consente di triturare completamente corpi solidi e fibre contenute nelle acque di scarico e reflue nei settori domestico e civile, per il convogliamento in pressione nel sistema fognario attraverso tubazioni di piccolo diametro.
Va alimentata con una tensione trifase, ha una potenza in cavalli di 4 HP e la temperatura del liquido da pompare arriva fino a +40 gradi centi gradi.
La pompa può essere utlizzata fino a 10 metri di profondità sotto il livello dell'acqua.
Ha una portata che varia da 20 a 400 litri al minuto con prevalenza da 2 a 34.5 metri.
In dotazione con la pompa TR 3 viene fornito il cavo di alimentazione di 10 metri H07 RN-F.
Può essere utilizzata con diversi kit di accoppiamento che fornisce Pedrollo.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 3
- Potenza (HP)
- 4
- Assorbimento a 400V (A)
- 6.3
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 400
- Prevalenza min. (m.)
- 2
- Prevalenza max. (m.)
- 34.5
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 48
- Larghezza (cm)
- 25.6
- Profondità (cm)
- 32.9
- Peso (Kg)
- 53
- Garanzia (anni)
- 2
Dati costruttivi TR 3-4
Costruzione

Cuscinetti
Tenuta albero
| Tipo di tenuta | Doppia Tenuta Meccanica in tandem con camera d'olio |
| Modello lato motore | STA-24 |
| Diametro LM | 24 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | STA-22 |
| Diametro LP | 22 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 1.4 - Base | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.2 - Trituratore | Acciaio inossidabile EN 1.4125 (AISI 440C) temprato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Ghisa GJL 200 EN 1561 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
Modelli e prestazioni TR 3-4
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Modelli e prestazioni TR 3-4
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
