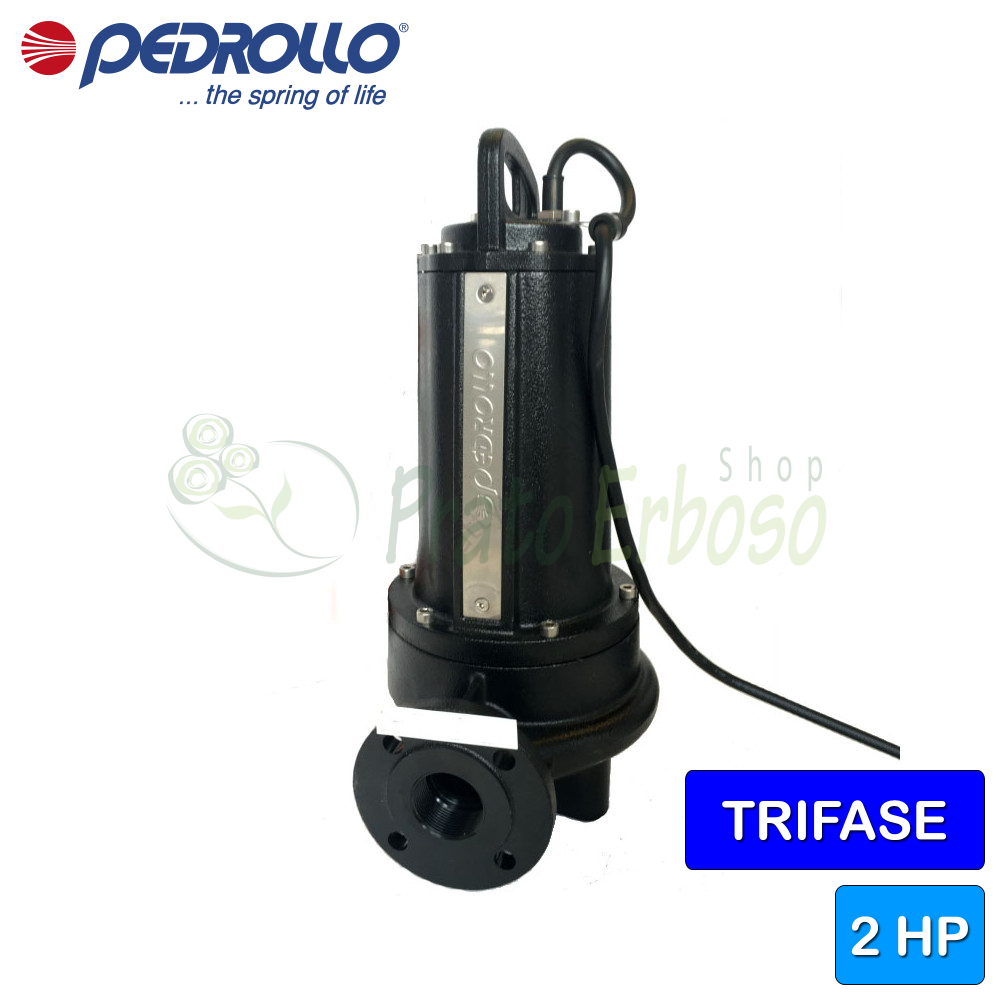

TR 1.5 - Elettropompa sommergibile con trituratore trifase da 2 HP
Portata fino a 270 l/min (12 m³/h). Prevalenza fino a 26 m. Motore da 1.5 Kw (2 HP).
L'elettropompa sommergibile TR 1.5 della serie Tritus di Pedrollo è realizzata interamente in ghisa.
Estremamente resistente, resiste all'abrasione e dura nel tempo anche in condizioni di lavoro estreme.
Consigliata per le installazioni nel settore domestico e industriale per il convogliamento in pressione nel sistema fognario attraverso tubazioni di piccolo diametro.
La TR 1.5 è adatta per il drenaggio di acqua di scarico e reflue con presenza di corpi solidi e fibre.
Può essere installata fino a 10 metri sotto il livello dell'acqua. Per il servizio continuo c'è bisogno di un'immersione minima di 300 millimetri.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.5
- Potenza (HP)
- 2
- Assorbimento a 400V (A)
- 3.7
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 68
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 270
- Prevalenza min. (m.)
- 2
- Prevalenza max. (m.)
- 26
- Lunghezza cavo (m.)
- 10
- Impieghi
- acque leggermente sporche
drenaggio
prosciugamento - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 48.9
- Peso (Kg)
- 42.1
- Garanzia (anni)
- 2
Modelli e prestazioni TR
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi TR 1.5-2.2
Costruzione

Cuscinetti
| Cuscinetto motore lato pompa | 3304 B-ZZ-C3 |
| Cuscinetto motore lato opposto | 6304 ZZ-C3 |
Tenuta albero
| Tipo di tenuta | Doppia Tenuta Meccanica in tandem con camera d'olio |
| Modello lato motore | STA-20 |
| Diametro LM | 20 |
| Anello fisso LM | Ceramica |
| Anello rotante LM | Grafite |
| Elastomero LM | NBR |
| Restringimento DN1=450 DN2=350 | STA-19 |
| Diametro LP | 19 |
| Anello fisso LP | Carburo di Silicio |
| Anello rotante LP | Carburo di Silicio |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 1.4 - Base | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.2 - Trituratore | Acciaio inossidabile EN 1.4125 (AISI 440C) Temprato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Ghisa GJL 200 EN 1561 |
| 6.1 - Coprimotore | Ghisa GJL 200 EN 1561 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
