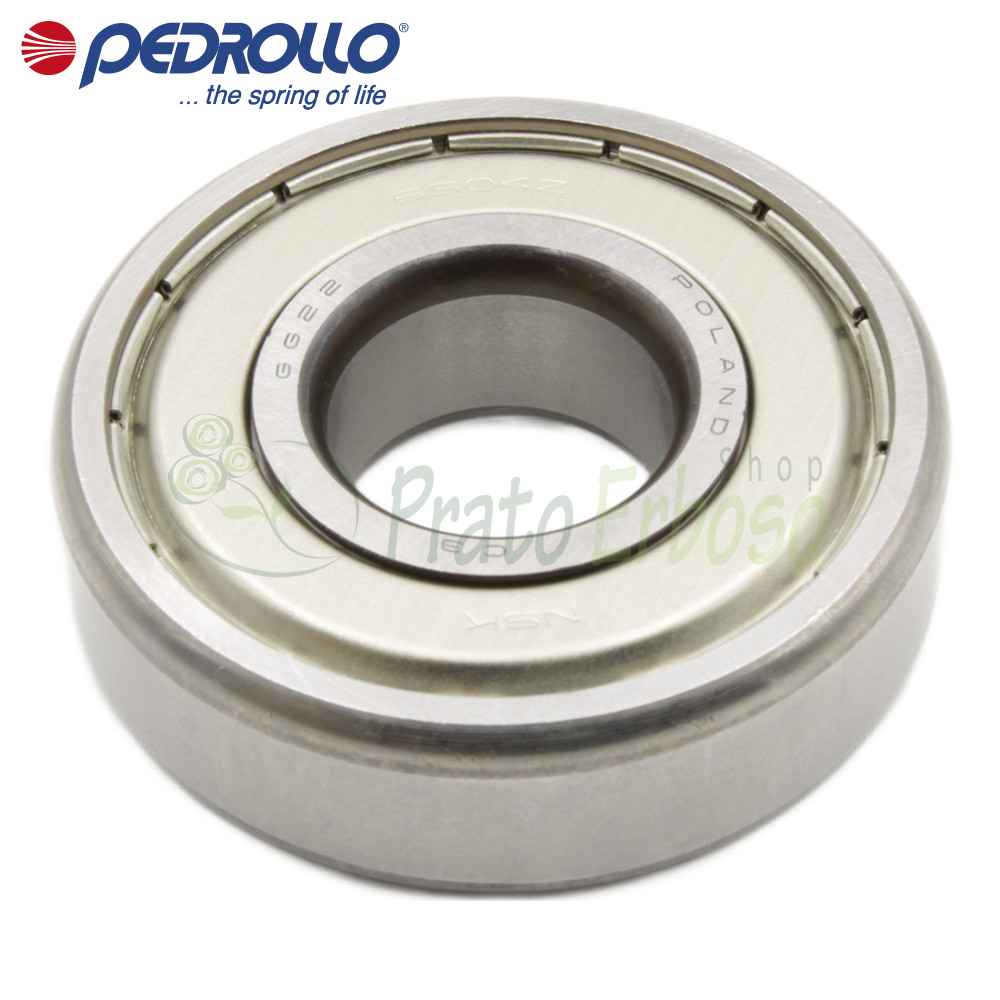

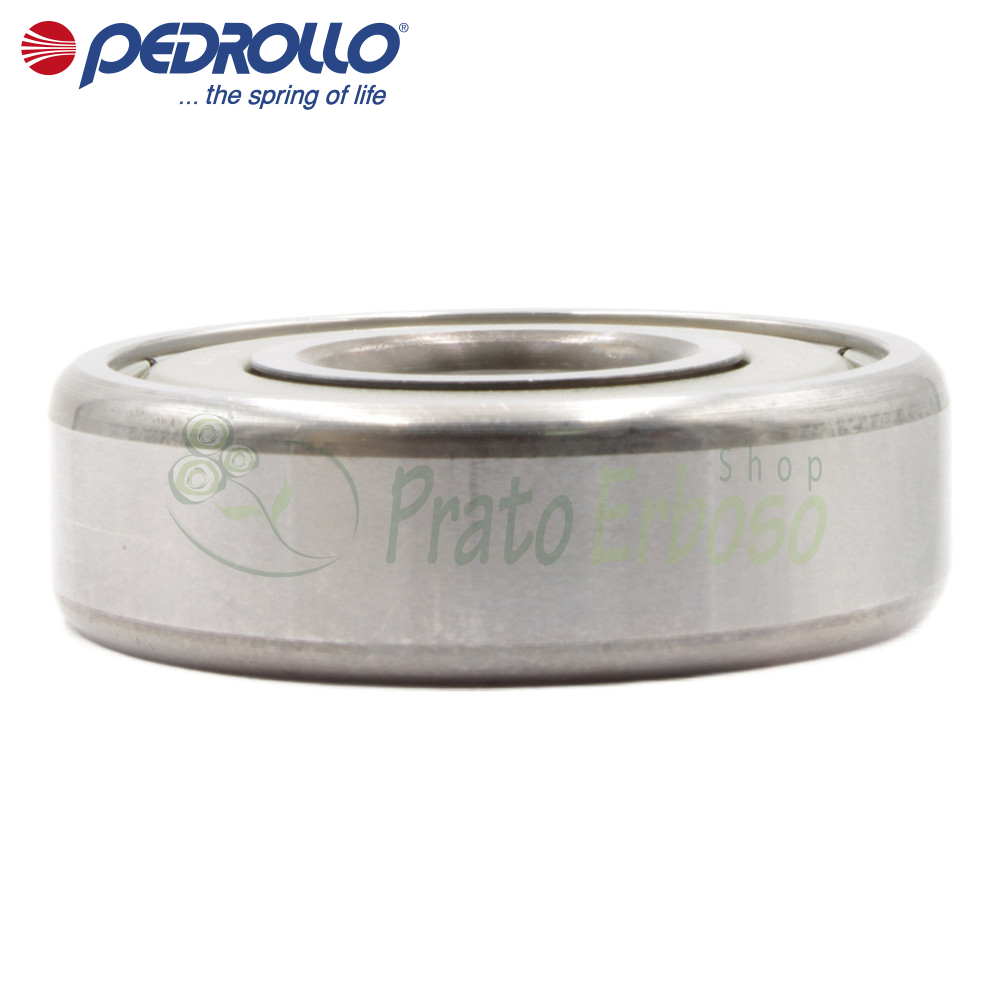

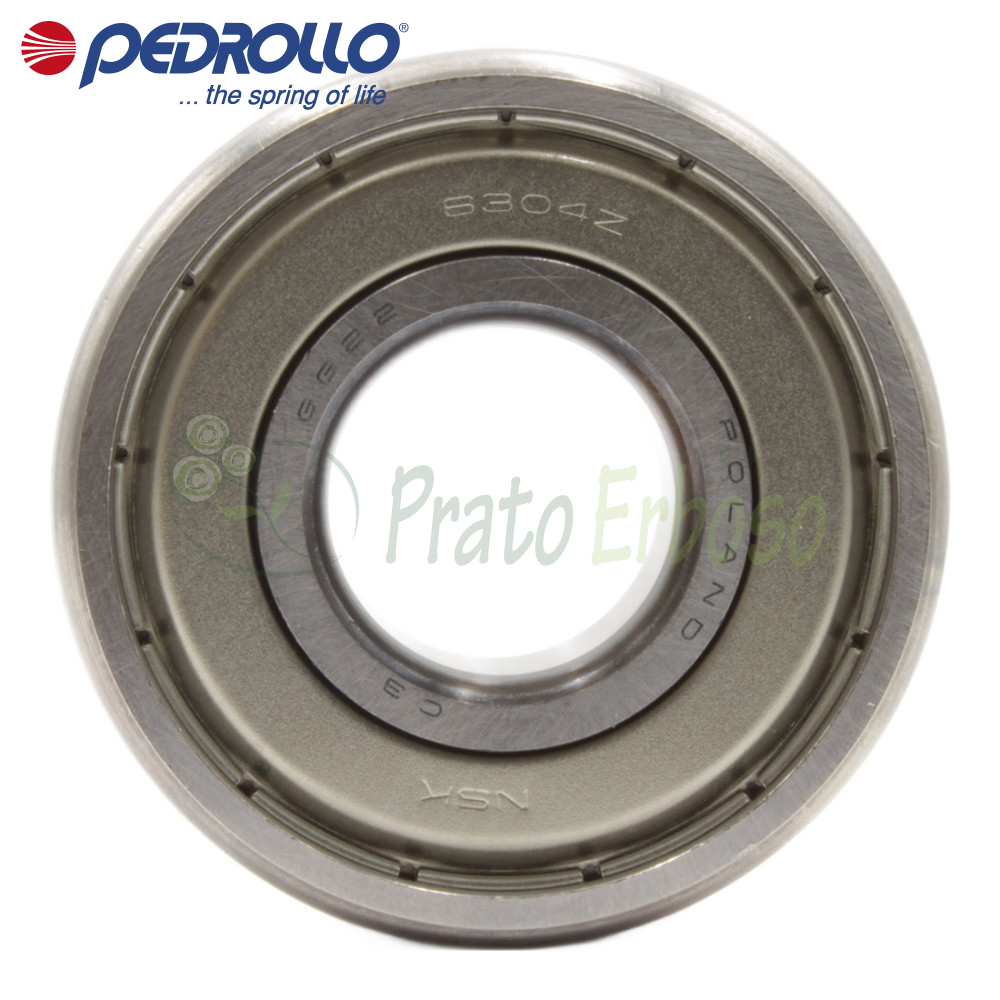

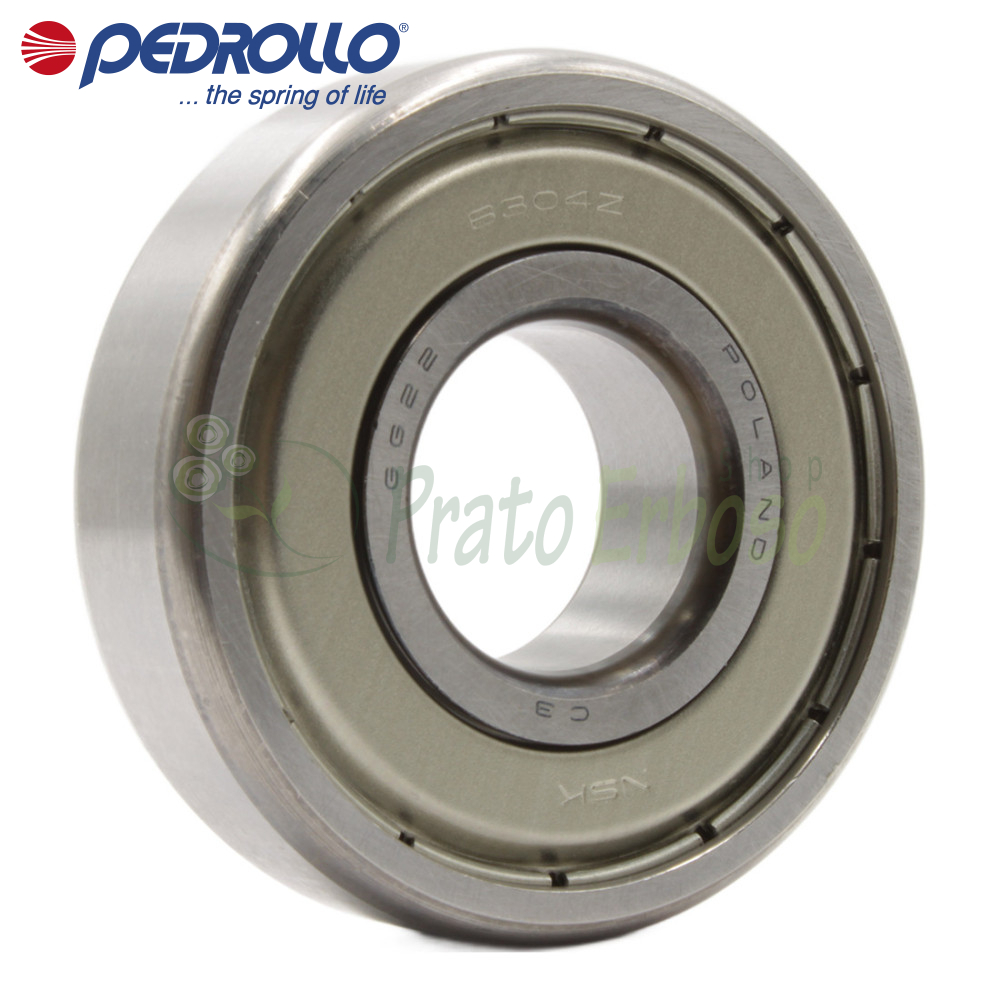

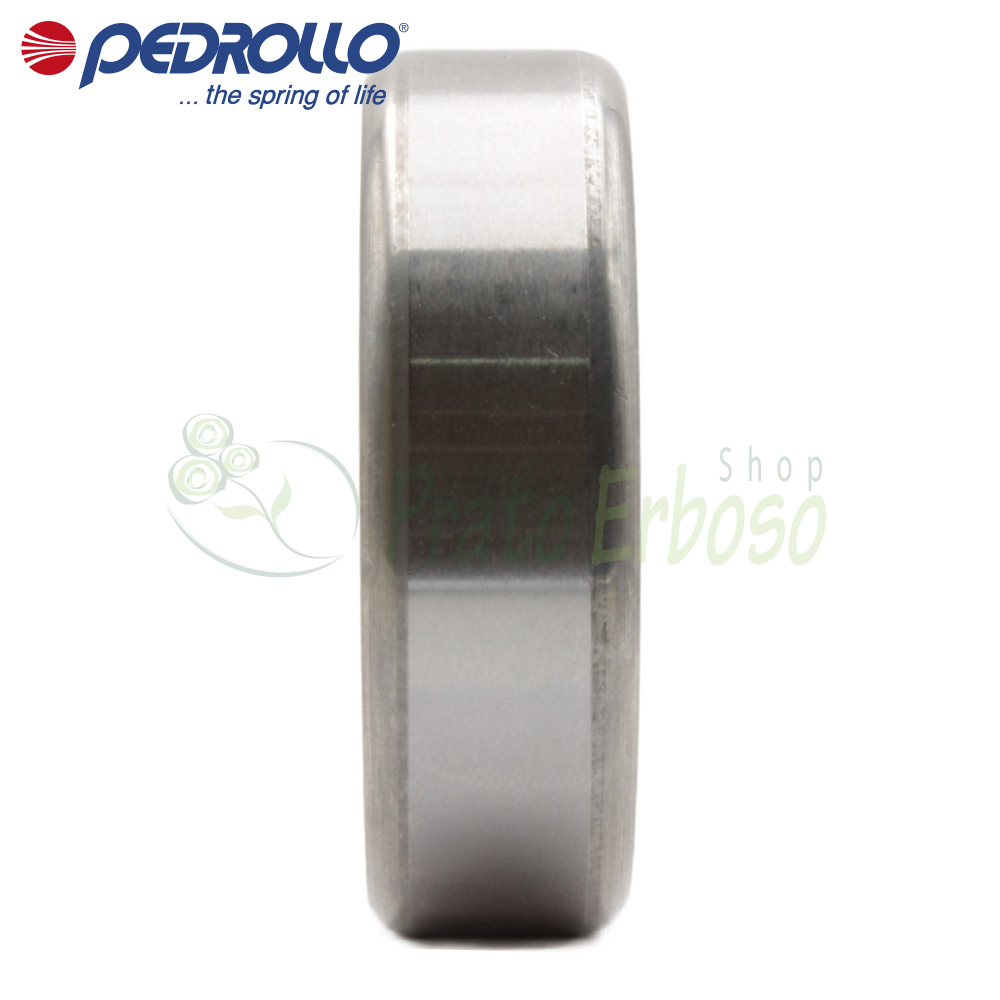

6304 ZZ-C3 - Cuscinetto a sfera 20x52x15 mm
Il cuscinetto a sfera 6304 ZZ-C3 di Pedrollo è un ricambio originale per elettropompe Pedrollo.
Il cuscinetto sostiene e guida l'albero rotante del motore elettrico, mantenendone il corretto allineamento e consentendogli di ruotare con attrito molto ridotto. In un'elettropompa questo contribuisce al corretto funzionamento dell'insieme motore, albero e girante.
In nome del cuscinetto può essere diviso in 3 parti: 6304, ZZ e C3.
6304 identifica un cuscinetto radiale rigido a sfere della serie dimensionale 62. Particolarmente adatto a motori elettrici, perchè offre basso attrito, capacità di lavorare ad alte velocità e capacità di sostenere carichi radiali insieme a carichi assiali nei due sensi. Può sopportare principalmente carichi radiali, ma anche una componente di carico assiale in entrambe le direzioni.
ZZ significa invece che il cuscinetto è provvisto di schermi metallici su entrambi i lati. Non è impermeabile, ha una doppia schermatura metallica.
C3 indica, invece, un gioco radiale interno superiore a quello normale. Il maggiore gioco è intenzionale e serve a compensare condizioni operative nelle quali il gioco effettivo tende a diminuire, per esempio per interferenza di montaggio e dilatazioni termiche.
Il 6304 ZZ-C3 può lavorare ad alta velocità e raggiungere temperature superiori a quelle presenti al momento del montaggio, infatti può essere definito un cuscinetto ad alta velocità.
Essendo schermato da entrambi i lati appartiene alla famiglia dei cuscinetti chiusi con grasso all'interno. Non ha bisogno di rilubrificazione periodica.
Ricambio originale per VXC 15/50-F, VXC 20/50-F, VXC 30/50-F, VXC 15/70-F, VXC 20/70-F, VXC 30/70-F, MC 15/50-F, MC 20/50-F, MC 30/50-F, MC 40/50-F, MC 30/70-F, MC 40/70-F, TR 1.5, TR 2.2, MC 15/50, MC 20/50, MC 30/50, MC 40/50, MC 30/70, VXC 15/50, VXC 20/50, VXC 30/50, VXC 15/70, VXC 20/70, VXC 30/70.
Il diametro esterno è di 52 millimetri mentre quello interno è di 20 millimetri, la larghezza è di 15 millimetri.
- Diametro esterno (mm)
- 52
- Diametro interno (mm)
- 20
- Spessore (mm)
- 15
