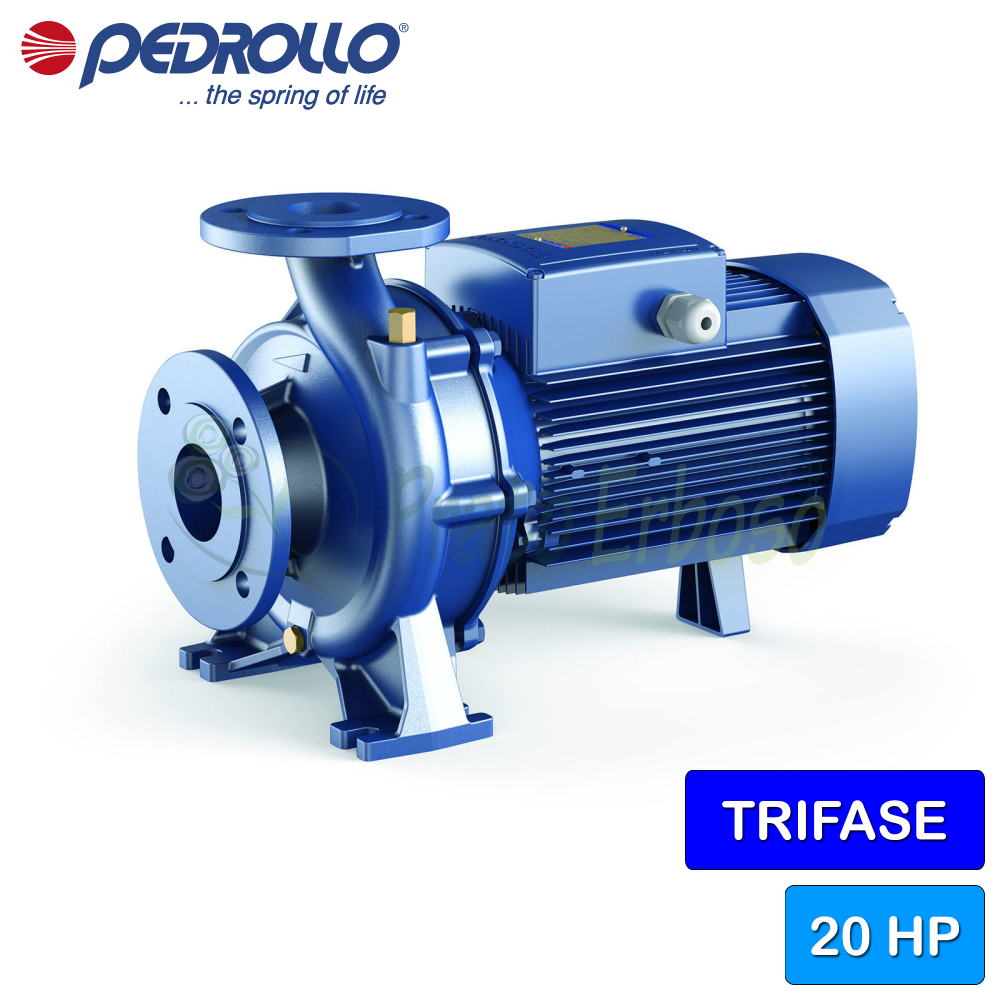

F 65/200B - Elettropompa centrifuga normalizzata trifase da 20 HP
Portata fino a 2400 l/min (144 m³/h). Prevalenza fino a 44 m. Motore da 15 Kw (20 HP).
Descrizione
L'elettropompa centrifuga normalizzata F 65/200B della serie F di Pedrollo è un'elettropompa monoblocco affidabile e robusta.
Consigliata per le installazioni nel settore civile e industriale.
La F 65/200B è indicata per attività di approvvigionamento idrico, pressurizzazione e irrigazione.
Il corpo pompa supporta una pressione massima di 10 bar.
L'installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
Scheda dati
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 15
- Potenza (HP)
- 20
- Assorbimento a 400V (A)
- 30
- Bocca di aspirazione
- 3"
- Bocca di mandata
- 2" 1/2
- Corpo pompa
- Ghisa
- Girante
- Ghisa
- Numero di giranti
- 1
- Albero motore
- Acciaio inox EN 10088-3 1.4104
- Valvola di ritegno
- no
- Grado di protezione
- IP 55
- Portata min. (l./min.)
- 200
- Portata max. (l./min.)
- 2400
- Prevalenza min. (m.)
- 30.5
- Prevalenza max. (m.)
- 44
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di condizionamento
impianti di lavaggio
impianti di pressurizzazione
impianti di raffreddamento
irrigazione - Temperatura del liquido max. (°C)
- +90°C
- Altezza (cm)
- 40.5
- Larghezza (cm)
- 71.8
- Peso (Kg)
- 119.3
- Garanzia (anni)
- 2
Modelli e prestazioni F 65/200
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della F 50/200A-AR-65-80/160-200

Cuscinetti
| Cuscinetto motore lato pompa | 6310 ZZ-C3 |
| Cuscinetto motore lato opposto | 6308 ZZ-C3 |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-32 NU |
| Diametro LP | 32 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ghisa GJL 200 EN 1561 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
