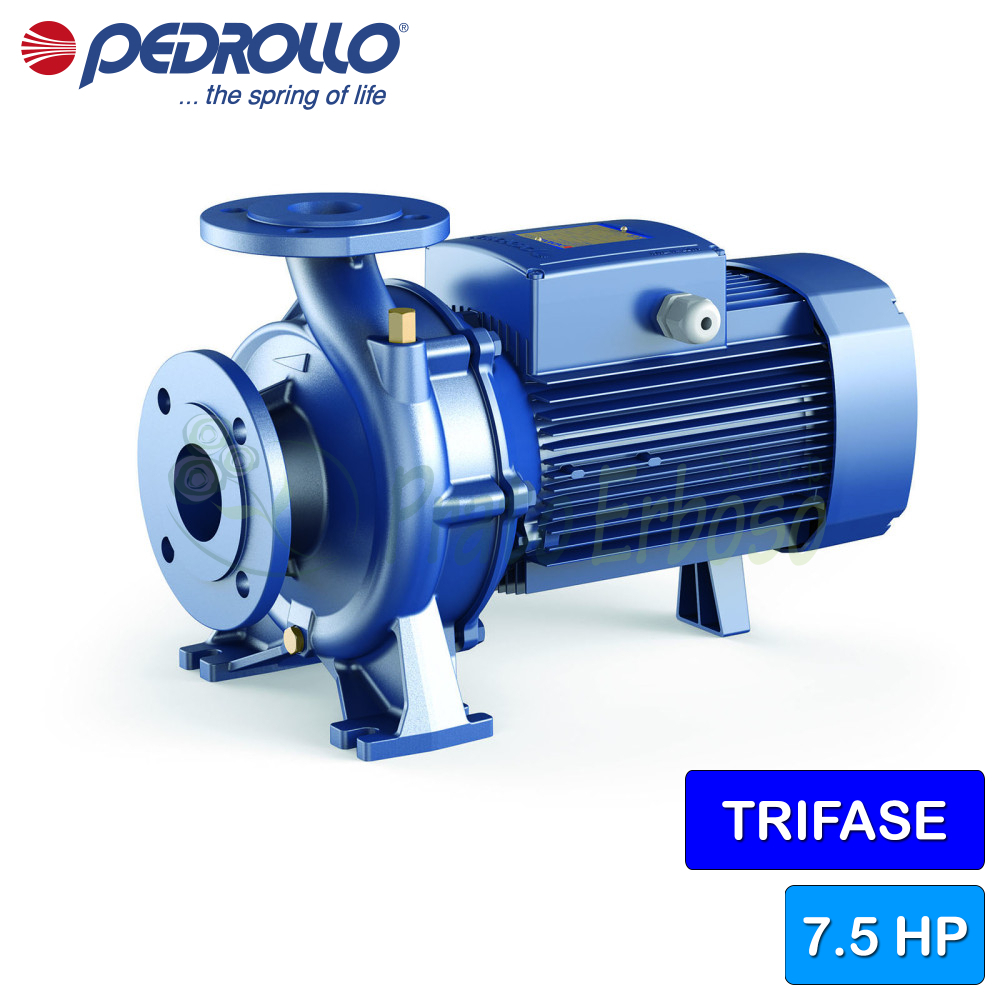

F 40/200B - Elettropompa centrifuga normalizzata trifase da 7.5 HP
Portata fino a 700 l/min (42 m³/h). Prevalenza fino a 48 m. Motore da 5.5 Kw (7.5 HP).
Descrizione
L'elettropompa centrifuga normalizzata F 40/200B della serie F di Pedrollo si distingue per prestazioni, affidabilità e solidità.
Pedrollo ha realizzato le flange dell'elettropompa in modo che rispettino le norme EN733.
Consigliata per le installazioni nel settore civile, industriale e agricole.
L'installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
La F 40/200B è tra le migliori nella categoria delle centrifughe monoblocco.
Scheda dati
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 5.5
- Potenza (HP)
- 7.5
- Assorbimento a 400V (A)
- 12.6
- Bocca di aspirazione
- 2" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 55
- Portata min. (l./min.)
- 100
- Portata max. (l./min.)
- 700
- Prevalenza min. (m.)
- 28
- Prevalenza max. (m.)
- 48
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di condizionamento
impianti di lavaggio
impianti di pressurizzazione
impianti di raffreddamento
irrigazione - Temperatura del liquido max. (°C)
- +90°C
- Altezza (cm)
- 34
- Larghezza (cm)
- 53.5
- Profondità (cm)
- 26.5
- Peso (Kg)
- 53
- Garanzia (anni)
- 2
Modelli e prestazioni F 40/200
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della F 32-40/200-50/160-65/125

Cuscinetti
| Cuscinetto motore lato pompa | 6307 ZZ-C3 |
| Cuscinetto motore lato opposto | 6206 ZZ-C3 |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-24 |
| Diametro LP | 24 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ottone CW617N EN 12165 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
