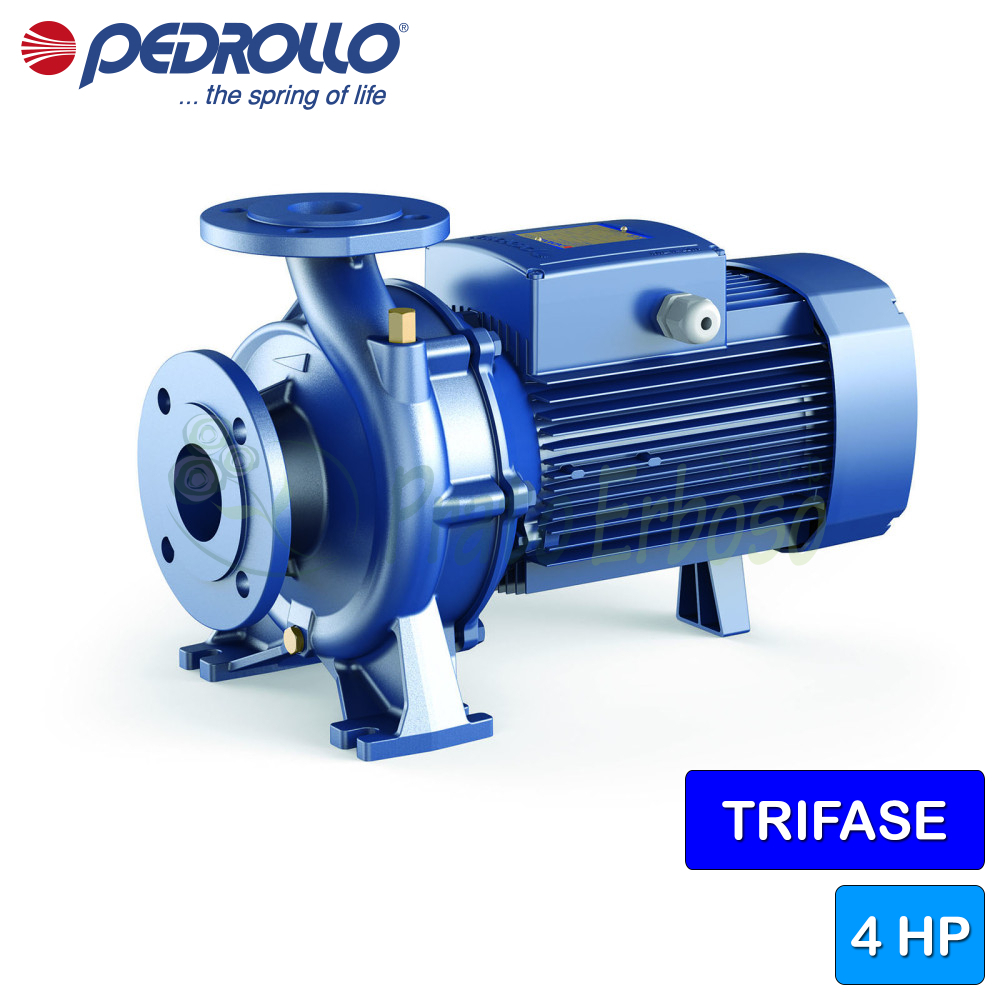

F 40/160B - Elettropompa centrifuga normalizzata trifase da 4 HP
Portata fino a 600 l/min (36 m³/h). Prevalenza fino a 32 m. Motore da 3 Kw (4 HP).
Descrizione
L'elettropompa centrifuga normalizzata F 40/160B della serie F di Pedrollo è un'elettropompa monoblocco affidabile e robusta.
Consigliata per le installazioni nel settore civile e industriale.
La F 40/160B è indicata per attività di approvvigionamento idrico, pressurizzazione e irrigazione.
Il corpo pompa supporta una pressione massima di 10 bar.
L'installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
Scheda dati
Riferimento F 40/160B
In magazzino 19 Elementi
Numero di parte produttore 4FN40159B1A
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 3
- Potenza (HP)
- 4
- Assorbimento a 230V (A)
- 12
- Assorbimento a 400V (A)
- 6.9
- Bocca di aspirazione
- 2" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 55
- Portata min. (l./min.)
- 100
- Portata max. (l./min.)
- 600
- Prevalenza min. (m.)
- 20
- Prevalenza max. (m.)
- 32
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di condizionamento
impianti di lavaggio
impianti di pressurizzazione
impianti di raffreddamento
irrigazione - Temperatura del liquido max. (°C)
- +90°C
- Altezza (cm)
- 29.2
- Larghezza (cm)
- 44.8
- Profondità (cm)
- 24
- Peso (Kg)
- 38.9
- Garanzia (anni)
- 2
Modelli e prestazioni F 40/160
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della F 40/160B

Cuscinetti
| Cuscinetto motore lato pompa | 6206 ZZ-C3 |
| Cuscinetto motore lato opposto | 6205 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-20 |
| Diametro LP | 20 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ottone CW617N EN 12165 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
