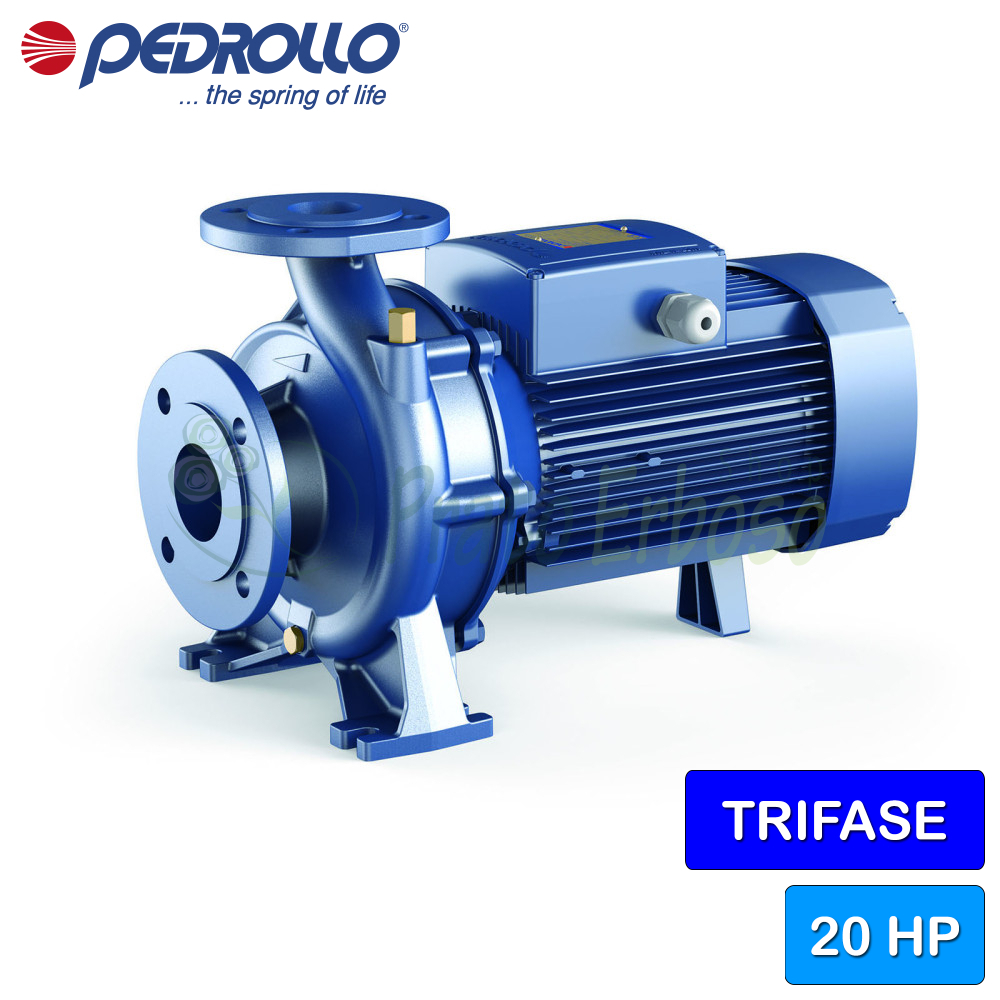

F 32/250A - Elettropompa centrifuga normalizzata trifase da 20 HP
Portata fino a 480 l/min (28.8 m³/h). Prevalenza fino a 98 m. Motore da 15 Kw (20 HP).
L'elettropompa centrifuga normalizzata F 32/250A della serie F di Pedrollo è un'elettropompa monoblocco affidabile e robusta.
Pedrollo ha realizzato quest'elettropompa uniformandosi alle norme EN733.
Sostituire flange e motore non è mai stato così semplice grazie al rispetto di questa standardizzazione.
L'utilizzo di ghisa, ottone e acciaio inox da parte di Pedrollo nella realizzazione della F 32/250A la rende solida, robusta e resistente alle sollecitazioni e all'usura.
L'installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 15
- Potenza (HP)
- 20
- Assorbimento a 400V (A)
- 27
- Bocca di aspirazione
- 2"
- Bocca di mandata
- 1" 1/4
- Corpo pompa
- Ghisa
- Girante
- Ghisa
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 55
- Portata min. (l./min.)
- 100
- Portata max. (l./min.)
- 500
- Prevalenza min. (m.)
- 80
- Prevalenza max. (m.)
- 98
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di condizionamento
impianti di lavaggio
impianti di pressurizzazione
impianti di raffreddamento
irrigazione - Temperatura del liquido max. (°C)
- +90°C
- Altezza (cm)
- 40.5
- Larghezza (cm)
- 70.1
- Profondità (cm)
- 32
- Peso (Kg)
- 120
- Garanzia (anni)
- 2
Modelli e prestazioni F 32/250
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della F32/250-40-50/250-50/200

Cuscinetti
| Cuscinetto motore lato pompa | 6310 ZZ-C3 |
| Cuscinetto motore lato opposto | 6308 ZZ-C3 |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-38 |
| Diametro LP | 38 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Ghisa GJL 200 EN 1561 |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 6.1 - Coprimotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Ghisa GJL 200 EN 1561 |
