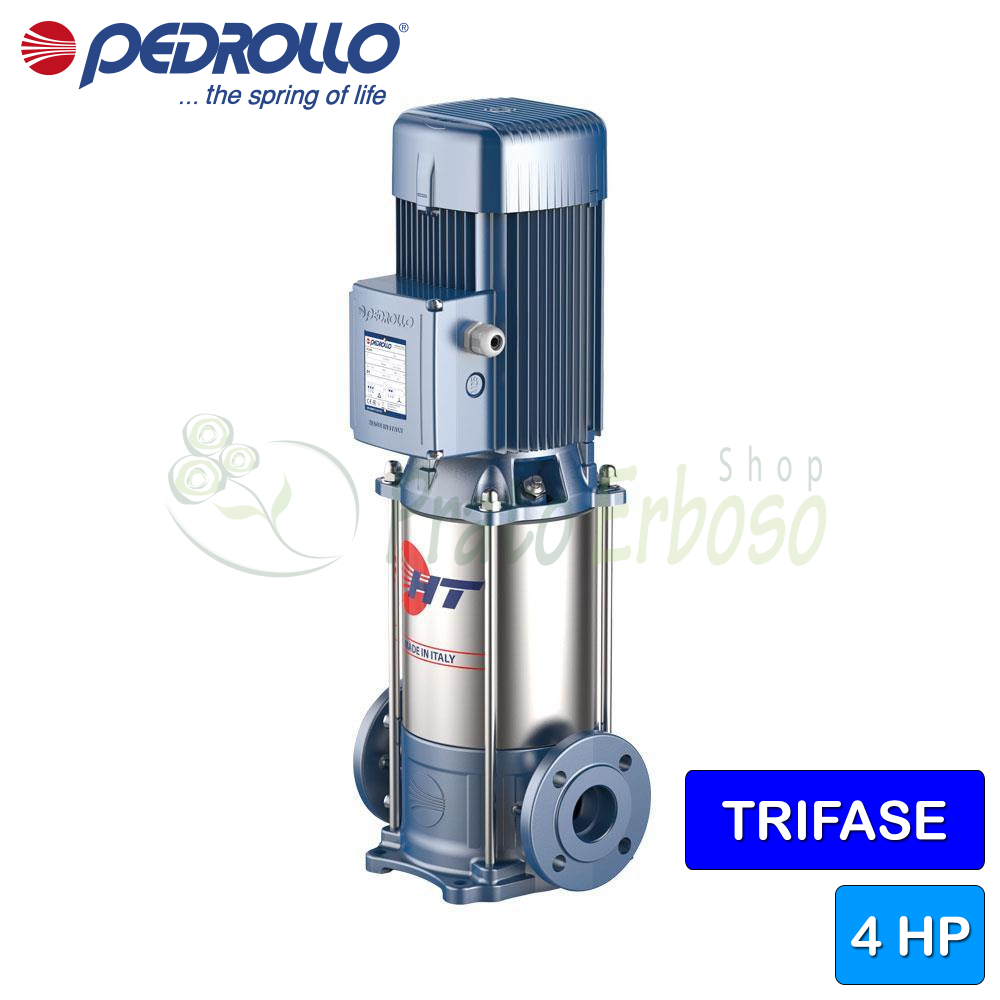

HT 8/7 - Elettropompa multistadio verticale trifase da 4 HP
Portata fino a 200 l/min (12 m³/h). Prevalenza fino a 109 m. Motore 3 Kw (4 HP).
L'elettropompa centrifuga multigirante HT 8/7 di Pedrollo è l'ideale per l'utilizzo in campo domestico, civile e agricolo.
Questa elettropompa è progettata in modo da garantire prestazioni elevate in modo silenzioso grazie alle 3 giranti in acciaio inox.
La HT 8/7 si contraddistingue per la sua grande silenziosità.
Può anche essere usata per la distribuzione dell'acqua in accoppiamento a serbatoi autoclavi, per l'aumento della pressione in rete, per impianti antincendio, per impianti di lavaggio e per l'irrigazione.
La portata va da 20 a 200 litri al minuto. La prevalenza va da 40 a 109 metri.
La HT 8/7 va alimentata con una tensione trifase, ha una potenza in cavalli di 4 HP e la temperatura del liquido da pompare va da da -15 gradi centigradi fino a +90.
La pompa è realizzata con acciaio inox AISI 304 e ghisa che garantiscono alla pompa, compattezza ma soprattutto resistenza e robustezza.
Con la costruzione a più stadi, il rumore di funzionamento è particolarmente ridotto.
L’installazione della HT 8/7 è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 3
- Potenza (HP)
- 4
- Assorbimento a 230V (A)
- 12.1
- Assorbimento a 400V (A)
- 7
- Bocca di aspirazione
- 1" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 3
- Albero motore
- Acciaio inox AISI 304
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 200
- Prevalenza min. (m.)
- 40
- Prevalenza max. (m.)
- 109
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di lavaggio
impianti di pressurizzazione
irrigazione - Altezza (cm)
- 66.4
- Larghezza (cm)
- 28
- Profondità (cm)
- 25.7
- Peso (Kg)
- 48.6
- Garanzia (anni)
- 2
Modelli e prestazioni HT 8
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della serie HT 8

Cuscinetti
| Cuscinetto motore lato pompa | 6304 2RS-C3 |
| Cuscinetto motore lato opposto | 6204 ZZ-C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 250 EN 1561 |
| 2.0 - Coperchio | Ghisa GJL 250 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
