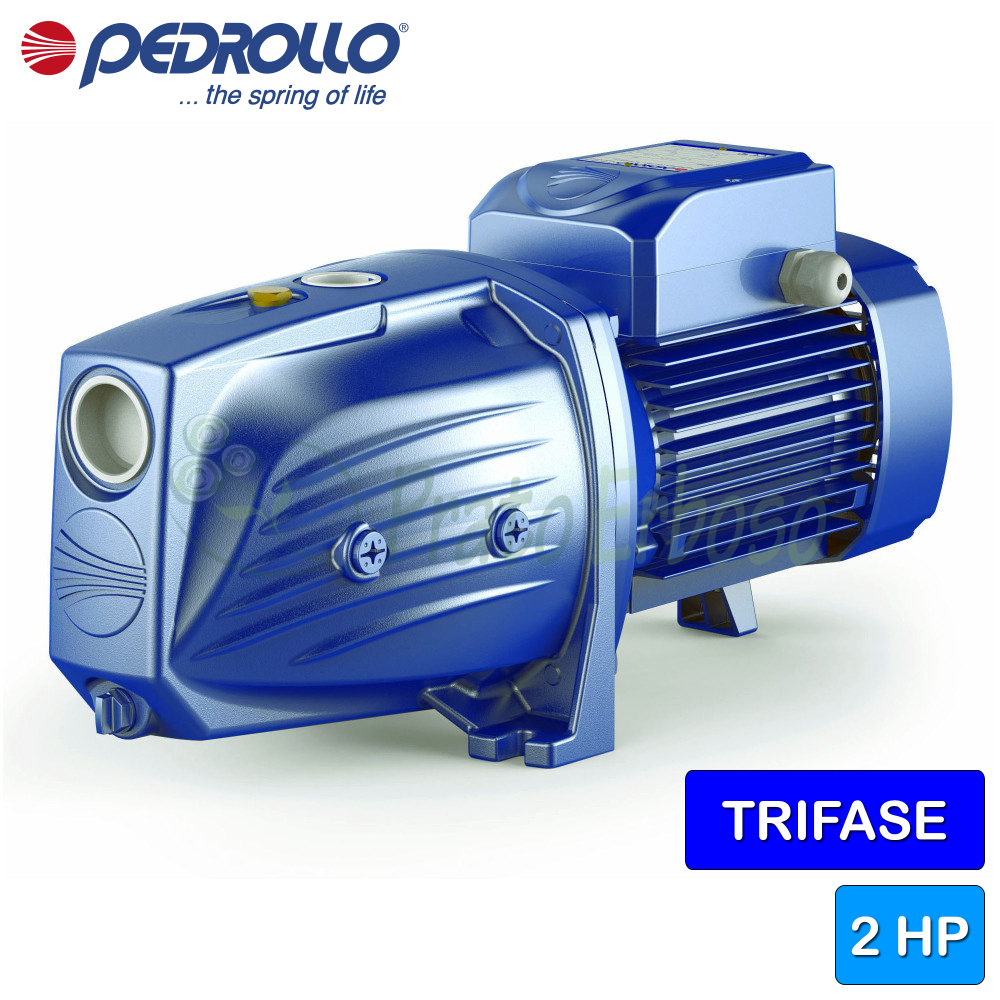

JSW 3BH - Elettropompa autoadescante trifase da 2 HP
Portata fino a 80 l/min (4.8 m³/h). Prevalenza fino a 73 m. Motore 1.5 Kw (2 HP).
L'elettropompa autoadescante JSW 3BH di Pedrollo è consigliata per pompare acqua pulita in campo domestico.
Progettata per aspirare acqua anche in presenza di aria miscelata al liquido pompato.
Per l'affidabilità la JSW 3BH è specialmente consigliata per la distribuzione dell'acqua in accoppiamento a piccoli o medi serbatoi autoclavi, per irrigazioni di orti e giardini, ecc.
La portata va da 10 a 80 litri al minuto. La prevalenza va da 38 a 73 metri.
La capacità d'aspirazione della JSW 3BH va fino a 9 metri.
Va alimentata con una tensione trifase, ha una potenza in cavalli di 3 HP e la temperatura del liquido da pompare va da da -15 gradi centigradi fino a +40.
La JSW 3BH ha il corpo pompa realizzato in ghisa, la girante e il corpo motore in acciaio inox. Questi materiali conferiscono alla pompa una buona robustezza, resistenza e gli permettono di durare nel tempo.
L’installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.5
- Potenza (HP)
- 2
- Assorbimento a 230V (A)
- 6.1
- Assorbimento a 400V (A)
- 3.5
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 1
- Albero motore
- Acciaio inox AISI 431
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 38
- Portata max. (l./min.)
- 73
- Prevalenza min. (m.)
- 10
- Prevalenza max. (m.)
- 80
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di lavaggio
impianti di pressurizzazione
irrigazione
travaso cisterne - Temperatura del liquido max. (°C)
- +40°C
- Tensione motore
- 230 V
400 V - Altezza (cm)
- 24.0
- Larghezza (cm)
- 20.6
- Profondità (cm)
- 52.2
- Peso (Kg)
- 25.7
- Garanzia (anni)
- 2
Modelli e prestazioni JSW 3
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della serie JSW 3

Cuscinetti
| Cuscinetto motore lato pompa | 6204 ZZ |
| Cuscinetto motore lato opposto | 6204 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.1 - Gruppo Eiettore | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
