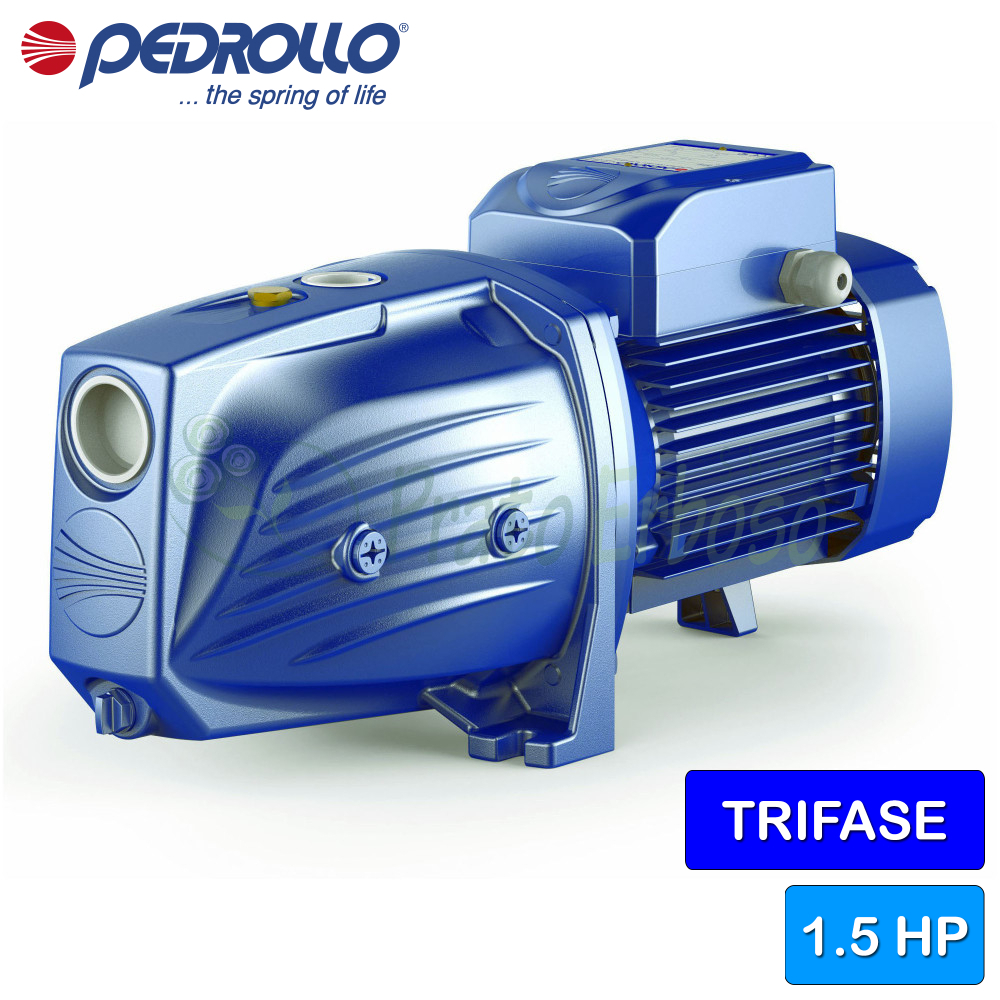

JSW 3CH - Elettropompa autoadescante trifase da 1.5 HP
Portata fino a 80 l/min (4.2 m³/h). Prevalenza fino a 62 m. Motore da 1.1 Kw (1.5 HP).
L’elettropompa autoadescante JSW 3CH di Pedrollo è progettata per l’uso nel settore domestico, industriale e civile.
Questa elettropompa è progettata per aspirare acqua anche in presenza di aria miscelata al liquido pompato.
E' consigliata per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.
La JSW 3CH è una pompa affidabile e semplice da utilizzare.
In particolar modo, può essere utilizzata per la distribuzione dell'acqua in accoppiamento a piccoli o medi serbatoi autoclavi, per irrigazioni di orti e giardini, ecc.
La portata va da 10 a 80 litri al minuto. La prevalenza va da 30 a 62 metri.
Va alimentata con una tensione trifase, ha una potenza in cavalli di 1.5 HP e la temperatura del liquido da pompare va da da -10 gradi centigradi fino a +40.
La JSW 3CH ha il corpo pompa realizzata in ghisa, la girante in acciaio inox AISI 304 e l'albero motore in acciaio inox AISI 431. La composizione dei materiali garantisce alla pompa una buona durata nel tempo e gli permette di essere resistente e robusta.
L’installazione è da effettuarsi in luoghi chiusi ben arieggiati o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.1
- Potenza (HP)
- 1.5
- Assorbimento a 230V (A)
- 5.2
- Assorbimento a 400V (A)
- 3.0
- Bocca di aspirazione
- 1" 1/4
- Bocca di mandata
- 1"
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox EN 10088-3 1.4104
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 10
- Portata max. (l./min.)
- 80
- Prevalenza min. (m.)
- 30
- Prevalenza max. (m.)
- 62
- Impieghi
- approvigionamento idrico
impianti antincendio
impianti di lavaggio
impianti di pressurizzazione
irrigazione
travaso cisterne - Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 24.1
- Larghezza (cm)
- 20.6
- Profondità (cm)
- 52.2
- Peso (Kg)
- 23.3
- Garanzia (anni)
- 2
Modelli e prestazioni JSW 3
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati costruttivi della serie JSW 3

Cuscinetti
| Cuscinetto motore lato pompa | 6204 ZZ |
| Cuscinetto motore lato opposto | 6204 ZZ |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
| 2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 3.1 - Gruppo Eiettore | Tecnopolimero rinforzato |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 6.0 - Portamotore | Alluminio EN-AB 46100 |
| 7.0 - Lanterna | Alluminio EN-AB 46100 |
