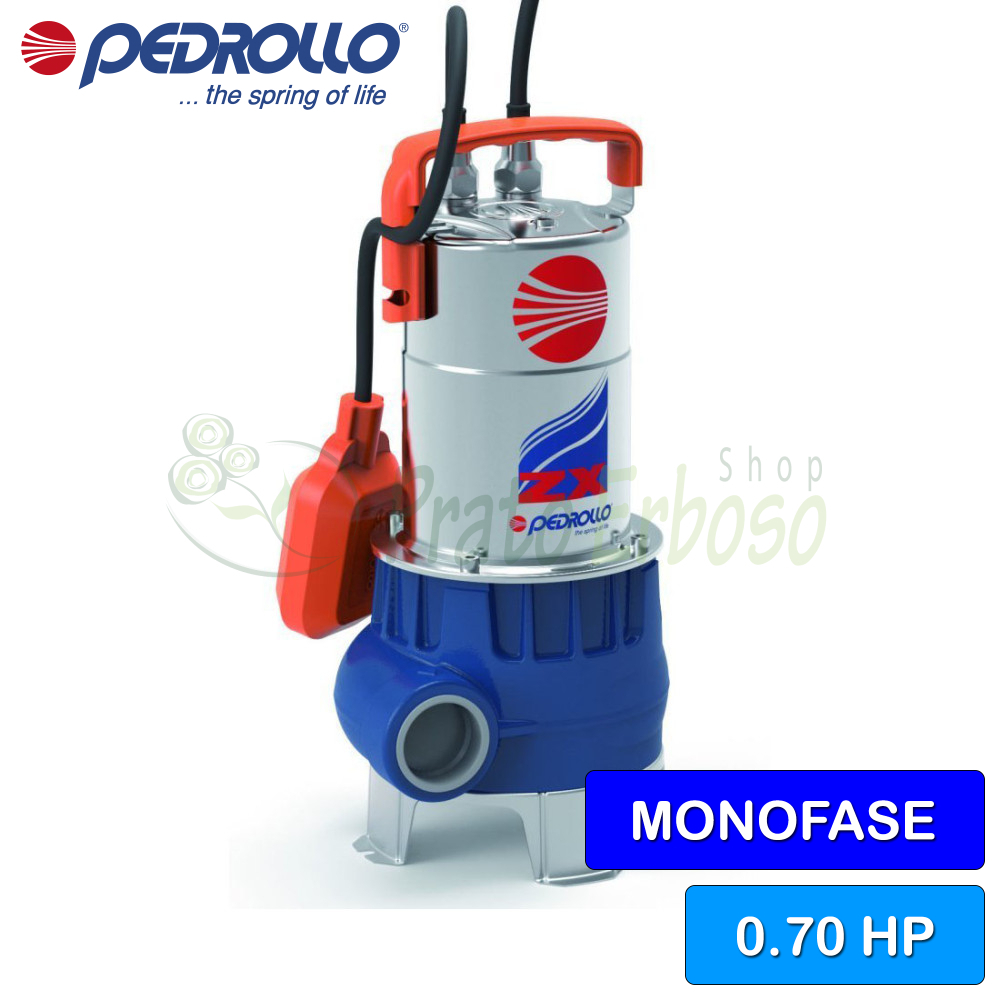

ZXm 1B/40 (5 m) - Pompe électrique submersible VORTEX 0,70 CV pour eaux chargées
Débit jusqu'à 350 l/min (21 m³/h). Hauteur de refoulement jusqu'à 9 m. Moteur de 0,50 kW (0,70 CV). Câble de 5 mètres avec prise Schuko.
La pompe électrique submersible ZXm 1B/40 de la série ZXm 1 de Pedrollo est adaptée aux installations fixes à fonctionnement automatique.
Recommandé pour les installations domestiques, pour l'évacuation des eaux usées, même en présence de matières en suspension d'une taille allant jusqu'à 40 millimètres.
Il peut être installé jusqu'à 5 mètres sous le niveau de l'eau. Pour un fonctionnement continu, il nécessite une profondeur d'immersion minimale de 240 mm.
Pedrollo a créé un produit solide et robuste grâce à l'utilisation de fonte et d'acier inoxydable AISI 304 et 431.
Le ZXm 1B/40 se distingue par sa facilité d'utilisation et sa fiabilité.
- Connexion du moteur
- MONOPHASÉ
- Puissance (kW)
- 0,55
- Puissance (HP)
- 0,70
- Absorption à 230 V (A)
- 3.3
- Condensateur
- 12,5 µF 450 VL
- Bouche de livraison
- 1" 1/2
- Corps de pompe
- Fonte
- Turbine
- Technopolymère
- Nombre de turbines
- 1
- vilebrequin
- Acier inoxydable AISI 431
- Clapet anti-retour
- Non
- Degré de protection
- IP 68
- Débit minimum (l./min.)
- 25
- Débit maximal (l/min)
- 350
- Tête min. (m.)
- 1
- Tête max. (m.)
- 9
- Longueur du câble (m.)
- 5
- Emplois
- drainage
eaux légèrement sales
s'asséchant - Température maximale du liquide (°C)
- +40°C
- Hauteur (cm)
- 37,8
- Poids (kg)
- 11.6
- Garantie (années)
- 2
Modèles ZX1 et performances
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Données de construction du ZX 1B/40

Roulements
| Roulement moteur côté pompe | 6201ZZ |
| Roulement moteur côté opposé | 6201ZZ |
Tenue d'arbre
| Type de joint | Double joint : mécanique et à lèvres avec chambre à huile |
| Modèle côté moteur | Joint à lèvre |
| Diamètre ML | 12 |
| Élastomère LM | NBR |
| Retrait DN1=450 DN2=350 | STA-12R |
| Diamètre BP | 12 |
| Anneau fixe LP | Céramique |
| Bague tournante LP | Graphite |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Technopolymère renforcé |
| 1.4 - De base | Acier inoxydable EN 1.4301 (AISI 304) |
| 3.0 - Turbine | Technopolymère renforcé |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 6.0 - Support moteur | DC04 EN 10130 acier |
| 6.1 - Capot moteur | Acier inoxydable EN 1.4301 (AISI 304) |
